Обмотока машин постоянного и переменного тока

Упрощенные схемы

Чтобы облегчить составление схем и пользование ими при на мотке статоров постараемся упростить процесс нахождения катушечных групп той или иной фазы и их начал и концов. К этому можно подойти, исходя не из принципиальной схемы, т. е. из распределения фазных зон, а из процесса укладки обмотки.

Дело в том, что обычно обмотчик закладывает в пазы все катушки подряд, не интересуясь, к какой фазе она принадлежит. Так как каждая катушка имеет верхний и нижний концы, то после укладки катушек мы будем иметь Z свободных верхних и X свободных нижних концов, где Z равно числу пазов и числу катушек. Причем эти концы всегда расположатся чередуясь (рис. 2-62).

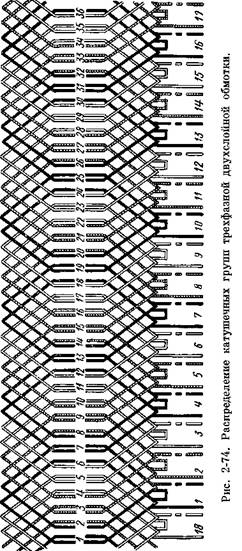

Так как в каждую катушечную группу включается последовательно q соседних катушек, то, соединяя таким же образом все катушки (рис. 2-63), получим схему, изображенную на рис. 2-74 с Z/q катушечными группами, Z/q свободными верхними и Z/q свободными нижними концами.

При этом, как и в первом случае, верхние и нижние концы будут чередоваться.

где Z — число катушек или пазов, 2р — число полюсов, т — число фаз, д — число пазов на полюс и фазу, то число катушечных групп будет

Отсюда заключаем, что число и расположение верхних и нижних концов совершенно не зависят ни от числа катушек в катушечных группах, ни от шага катушек. Таким образом, основным схемным элементом обмотки является катушечная группа.

В каждую фазу включаются катушечные группы, расположенные по статору через две группы (рис. 2-74), так как в фазу мы должны включать катушечные группы, находящиеся друг от друга на расстоянии полюсного шага т, или на 180 эл. градусов.

Если условиться, что катушечная группа 1 (рис. 2-74) принадлежит фазе /, то другие группы той же фазы в общем случае будут

иметь номера, отличающиеся на 3, а именно: 1,4,7, 10,13, 16 и т. д.

Во вторую фазу включаем катушечные группы, смещенные от катушечных групп фазы / на 2/3 т, или на 120 эл. градусов. Так как ширина фазного участка равна 60, эл. градусов, номера катушечных групп фазы // будут отличаться от номеров катушечных групп фазы / на 2, т. е. будут иметь номера: 3, 6, 9, 12, 15 и т. д.

Номера катушечных групп фазы III будут отличаться на 2 от номеров групп фазы II, т. е. будут иметь номера: 5, 8, И, 14, 17 и т. д.

Чтобы не вычерчивать каждый раз катушечные группы (рис. 2-75, а), в дальнейшем будем их изображать, как показано на рис. 2-75, б. Левый прямоугольник условно обозначает фазный участок, на котором находятся верхние стороны катушек одной катушечной группы, а правый — фазный участок, на котором расположены нижние стороны катушек той же катушечной группы.

Пунктирная прямая аб условно изображает лобовые части катушек катушечной группы. Номера, поставленные в прямоугольниках, соответствуют номерам катушечных групп: правый — верхние стороны и выводной конец (начало группы), левый — нижние стороны и второй выводной конец.


Условное изображение катушечных групп и их выводных концов обмотки шестиполюсной машины приведено на рис. 2-76. Если верхний выводной конец первой катушечной группы фазы / принять за начало (в электрическом отношении), то нижний вывод будет концом, т. е. если в верхних сторонах катушек группы ток или э. д. с. имеют одно направление, то в нижних сторонах они будут иметь противоположное направление. Поэтому, если условиться считать направление тока или э. д. с. в первой катушечной группе от верхнего конца к нижнему, согласно показанной стрелке (рис. 2-76), то направление тока или э. д. с. во всех нечетных катушечных группах будет таким же, как в первой, а в четных группах — противоположным.

Для катушечных групп фаз II и III условимся считать направление тока или э. д. с таким же, как и в группах фазы I.

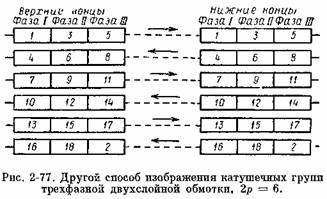

Так как соединение катушечных групп в фазах должно быть одинаковым, то в дальнейшем катушечные группы трех фаз будем изображать согласно рис. 2-77.

Число катушечных групп в фазе, как было сказано выше, равно числу полюсов. Поэтому упрощенная схема, изображенная на рис. 2-77, соответствует шестиполюсной машине.

Рассматривая рис. 2-76 и 2-77, мы видим, что в упрощенной схеме номера катушечных групп отличаются: по горизонтали на 2 и по вертикали на 3, что может служить проверкой при производстве обмоток.

Номера концов последних катушечных групп зависят от числа полюсов машины. Номера концов этих катушечных групп будут:

например, для машины 2р = 12

для машины 2р = 6 (рис. 2-77)
