Обмотока машин постоянного и переменного тока

Схемы двухслойных обмоток

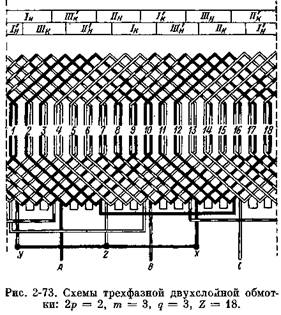

На рис. 2-73 показано распределение фазных участков и изображена полная схема обмотки в развернутом виде для двухполюсной машины, имеющей 18 пазов:

Шаг обмотки равен семи (1—8), т. е. ширина катушки Ъ взята равной семи. Полюсный шаг, выраженный в пазах,

Таким образом, изображенная на рисунке обмотка имеет укороченный шаг, причем укорочение

Так как q = 3, то на каждую фазную зону (участок) статора будет приходиться по три паза.

; тогда нижние стороны этих катушек займут нижние

. Таким образом, одна катушечная группа фазы I будет занимать верх пазов 1, 2 и 3, а нижние стороны — низ пазов 8, 9 и 10.

па-

зов, находим фазную зону той же фазы, где будут лежать верхние стороны другой катушечной группы. Номера сторон или пазов, очевидно, будут равны:

Нижние стороны катушек второй катушечной группы займут пазы, номера которых будут равны:

(так как всего только 18 пазов).

Предположим, что число ветвей а = 1, т. е. все катушечные группы фазы соединяются последовательно. Пользуясь рис. 2-66, производим соединение, показанное на рис. 2-73.
