Обмотока машин постоянного и переменного тока

Соединение катушечных групп

Способ соединения катушечных групп фазы определяется при расчете машины. В общем случае они могут быть соединены или все последовательно или все параллельно, либо же иметь то или иное число параллельных ветвей а. Рассмотрим все эти случаи.

Все катушечные группы соединены последовательно (а = 1)

На рис. 2-66 было показано последовательное соединение двух соседних катушечных групп. Из этого рисунка видно, что, для того чтобы соединить две соседние катушечные группы фазы последовательно, нужно нижний конец первой катушечной группы соединить с нижним концом второй и верхние концы вывести к зажимам.

Здесь необходимо оговорить, что катушечные группы можно соединить и другим способом, а именно: соединить между собой два верхних конца, а нижние — вывести к зажимам. Поэтому

важно, чтобы то или иное соединение было выполнено одинаково для всех катушечных групп всех фаз.

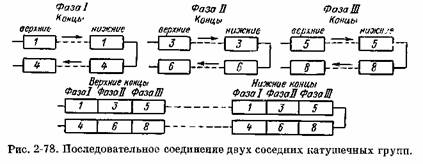

Для упрощения схемы это соединение показано для двух катушечных групп на рис. 2-78.

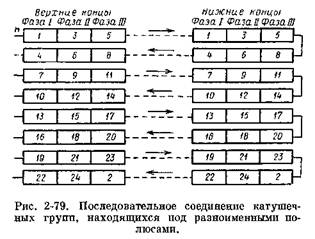

Если требуется последовательное соединение катушечных групп обмотки восьмиполюсной машины, то мы сначала должны

соединить последовательно по две соседние катушечные группы (рис. 2-79), т. е. группы, находящиеся под разноименными полюсами.

На рис. 2-80 показано последовательное соединение трех соседних катушечных групп. Зададимся направлением тока или э. д. с. в катушечных группах — одинаковым в группах 1 и 7 и противоположным в группе 4. Тогда при обходе схем от начала к концу для последовательного соединения катушечных групп не должно быть

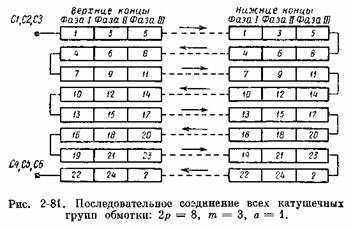

встречного направления. Распространяя такое соединение на всю обмотку, получим окончательную упрощенную схему (рис. 2-81). Начала всех фаз обозначаем по ГОСТ 183—66 через С1,С2 и СЗ, а концы — через С 4, С5 и С6, считая, что они находятся в коробке зажимов. Для того чтобы соединить обмотку в звезду, нужно соединить между собой концы 22, 24 и 2, а концы 1, 3 и 5 вывести к зажимам или, наоборот, соединить между собой концы 1, 3 и 5, а концы 22, 24 и 2 вывести к зажимам.

Если обмотку необходимо соединить в треугольник, то для этого нужно соединить между собой концы 1 и 24, 3 и 2, 5 и 22 и от этих соединений вывести концы к зажимам, или же соединить между собой концы 3 и 22, 5 и 24, 1 и 2 и от этих соединений вывести концы к зажимам.

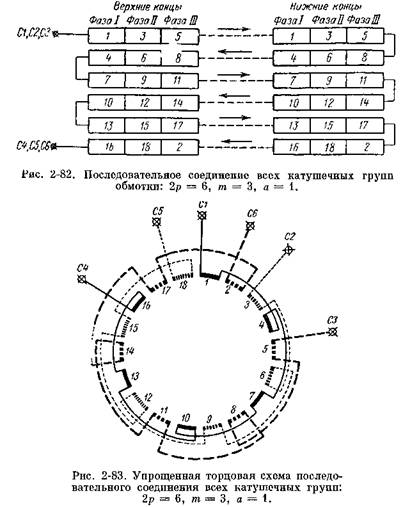

В виде еще одного примера на рис. 2-82 изображена упрощенная схема обмотки шестиполюсной машины. Она отличается от схемы обмотки восьмиполюсной машины только тем, что вместо восьми катушечных групп в фазе стало шесть и соответственно этому уменьшилось число концов. Кроме того, мы видим, что число пазов и укорочение шага обмотки никакого влияния на схему не оказывают, что объясняется тем, что мы оперируем не катушками,

а катушечными группами. Укорочение шага учитывается при изготовлении катушки и на расположение концов катушечной группы не влияет.

На рис. 2-83 изображена упрощенная торцовая схема соединения концов катушечных групп обмотки, изображенной на рис. 2-82. При соединении фаз в звезду гри конца С4, С5 и С6 нужно соединить между собой.

Все катушечные группы соединены параллельно (а = 2р)

Так как двухслойная обмотка в каждой фазе имеет 2р катушечных групп, то, соединяя все группы параллельно, получим 2р параллельных ветвей (а = 2р).

На рис. 2-67 и 2-84 показано параллельное соединение двух и трех катушечных групп. Из этих рисунков можно заключить:

для того чтобы соединить все катушечные группы параллельно, нужно к одному зажиму подключить все нечетные верхние концы и все четные нижние, а к другому — все нечетные нижние концы и все четные верхние. Это вполне понятно, так как все нечетные и четные катушечные группы сдвинуты между собой на 360 эл. градусов. Поэтому все нечетные группы мы должны присоединять одинаково. Так как четные группы сдвинуты относительно нечетных на 180 эл. градусов (ибо он лежат под другими полюсами), то их необходимо присоединить, меняя местами верхние и нижние концы; при этом все четные катушки также присоединяются одинаково.

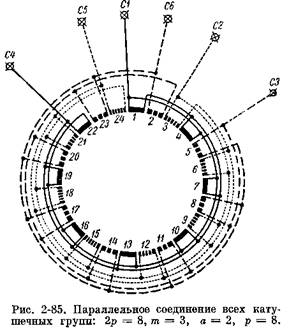

На рис. 2-85 изображено параллельное соединение всех катушечных групп обмотки восьмиполюсной машины, которую мы рассматривали выше.

Таким образом, во всех двухслойных обмотках можно осуществить как последовательное, так и параллельное соединение всех катушечных групп, т. е. получить а = 1 и а = 2р.

Обмотка имеет 2 параллельные ветви

(а = 2)

Так как число катушечных групп каждой фазы равно числу полюсов машины 2р, то чтобы сделать две параллельные ветви, мы сначала должны каждые p катушечных групп соединить последовательно в одну ветвь, а затем соединить эти ветви между собой параллельно.

Каждую параллельную ветвь можно составлять из соседних катушечных групп, или же, наоборот, катушечные группы фазы

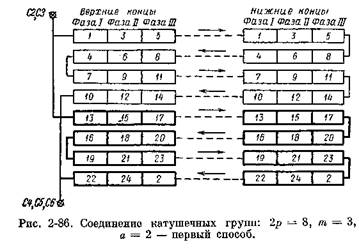

можно соединять через одну и таким путем рапределять ветвь равномерно по всей обмотке. Первый способ показан на рис. 2-86,

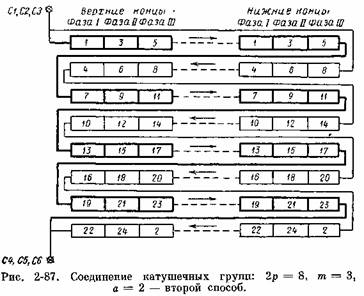

второй — на рис. 2-87. Так как число катушечных групп в фазе равно числу полюсов, то отсюда можно сделать заключение, что все двухслойные обмотки могут иметь две параллельные ветви.

Обмотка имеет р параллельных ветвей (а = р)

Так как вышеприведенное выражение справедливо при любом значении р, то можно заключить, что все двухслойные обмотки могут иметь р параллельных ветвей.
