Маломощный силовой трансформатор

Выбор материала для сердечника

Как указывалось выше, материалом для сердечников маломощных силовых трансформаторов служит специальная листовая электротехническая сталь различных марок, обозначаемых по ГОСТ 802-58 в виде Э41, Э11, Э310 и Э320 и др. Выбор стали для сердечника определяется назначением трансформатора, частотой сети и техническими условиями задания.

мм.

Для трансформаторов минимального веса может быть применена холоднокатаная сталь с повышенной магнитной проницаемостью марок Э310 и Э320.

=0,20 ~ 0,35 мм и пониженными удельными потерями.

При выборе толщины листа стали необходимо учитывать зависимость коэффициента заполнения поперечного сечения стержня сталью от этой толщины.

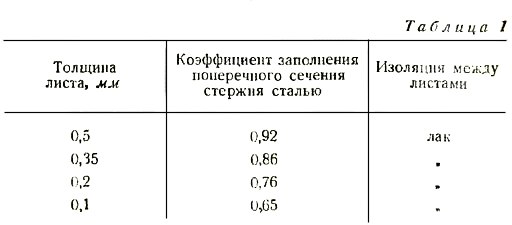

Средние значения коэффициента заполнения даны в табл. 1.
