Паровые турбины. Часть 2

Турбина Р-11-1,5/0,3 КТЗ

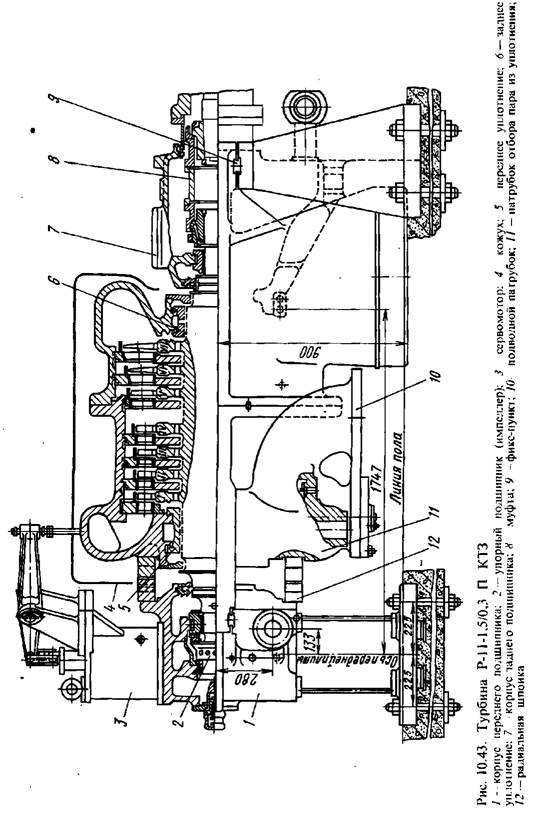

Турбина (рис. 10.43) активного типа состоит из семи ступеней, из которых первые четыре выполнены с парциальным подводом пара. Цельнокованый ротор соединяется с питательным насосом зубчатой муфтой. Сопловая коробка первой ступени и диафрагмы — стальные, сварные. Опорно-упорный подшипник объединен с масляным насосом, рабочее колесо которого одновременно служит гребнем упорного подшипника. Корпус турбины сварно-литой с вертикальным разъемом. В нижней половине корпуса с обеих сторон расположены два двухседельных регулирующих клапана. Нижние половины выходного патрубка и корпуса задйего подшипника выполнены заодно. Турбина опирается лапами выходного патрубка и гибкой опорой, находящейся под корпусом переднего подшипника, на фундаментные плиты.
