Паровые турбины. Часть 2

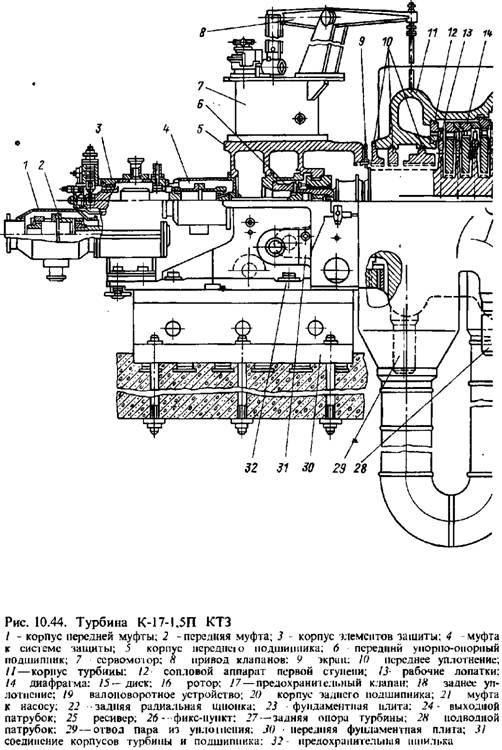

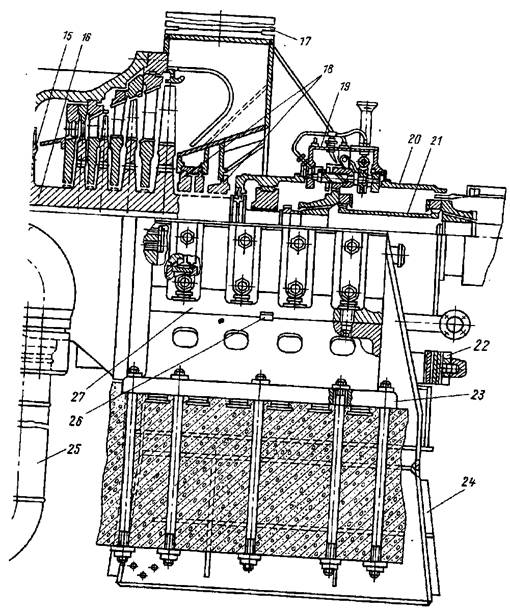

Турбина К-17 КТЗ конденсационная

Предназначена для привода питательных и предвключенных (бустерных) насосов турбин К-500-23,5 ХТЗ и ЛМЗ, К-800-23,5 и К-1200-23,5 ЛМЗ.

что недопустимо при рабочем диапазоне частот

В связи с этим конструкция

т. е. ротор становится гибким. С питатель-

ным насосом ротор соединен упругой дисковой муфтой.

Передний конец ротора через редуктор соединен с предвключенным насосом. Заодно с ротором турбины выполнено колесо насоса-регулятора, которое служит гребнем опорно-упорного подшипника. На крышке переднего подшипника установлен блок регулирования. Корпус турбины выполнен сварно-литым. Выходной патрубок присоединяется к корпусу с помощью вертикального разъема. В турбине предусмотрено валоповоротное устройство. Турбина монтируется на общем фундаменте с насосами. Корпус турбины опирается двумя лапами на корпус переднего подшипника, скользящего по плите, и двумя лапами выходного патрубка на фундаментные плиты. Фикс-пункт турбины образуется пересечением вертикальной плоскости, радиально перемещающейся с помощью шпонки, с осью поперечных шпонок.

Характеристики турбонасосного агрегата меняются в зависимости от типа основной турбины и ее нагрузки. Для турбин К-17 и К-11 несколько изменены высоты лопаток.

При малых нагрузках энергоблока турбопривод получает пар через БРОУ или из двух турбонасосных агрегатов включается один.

Турбина К-12-1,0ПА КТЗ предназначена для привода питательного и предвключенного насосов, но для энергоблоков АЭС с реакторами ВВЭР-1000.

При меньших нагрузках т. е. при уменьшении давления перед стопорным клапаном турбопривода до

0,29 МПа производится переключение его на линию с />=1,18 МПа.

Калужский турбинный завод выпускает паровые турбины разного назначения мощностью от 300 до 25000 кВт, подробно см. в [30] (в том числе турбины для геотермальных ТЭС).

Приводные турбины Невского завода им. В. И. Ленина (НЗЛ) предназначены для предприятий черной металлургии и химической промышленности. Особенность их — переменная частота вращения, определяемая приводной машиной. Если ранее НЗЛ изготавливал в основном турбины конденсационного типа, то в настоящее время большая часть этих турбин выполняются для комбинированной выработки теплоты и электроэнергии.

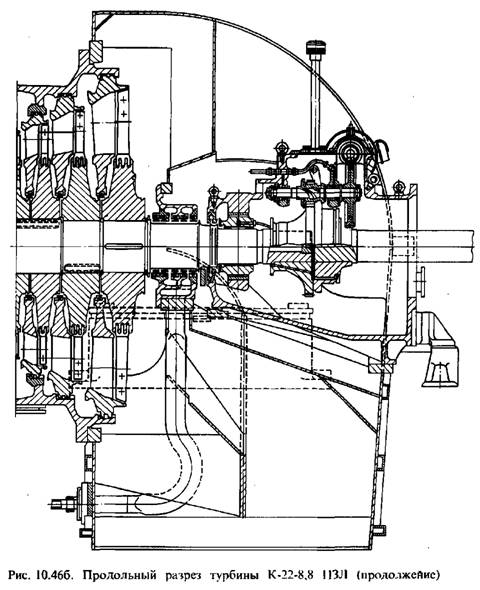

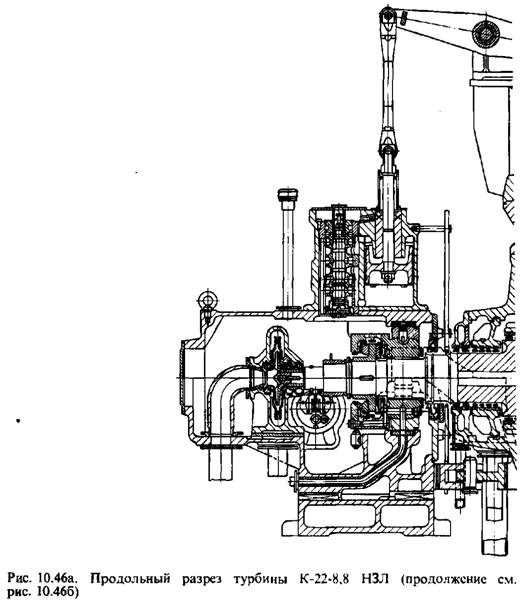

Турбина К-22-8,8 НЗЛ. На рис. 10.46 показан ее продольный разрез. Проточная часть турбины включает двухвенечную

Несмотря на

  Ротор турбины — цельнокованый (рис. 10.46) с последними шестью насадными дисками. Диафрагмы — сварной конструкции, кроме трех последних чугунных с залитыми сопловыми лопатками.

Подвод пара производится через автоматический стопорный клапан по двум перепускным трубам. Паровая коробка выполнена совместно с сопловой коробкой из стального литья и приварена к верхней части корпуса турбины (рис. 10.46);

внутри паровой коробки на поперечной траверсе свободно подвешено шесть регулирующих клапанов. Выходной патрубок в верхней части — из чугунного литья, в нижней — из стального литья, соединенного сваркой с конденсатором.

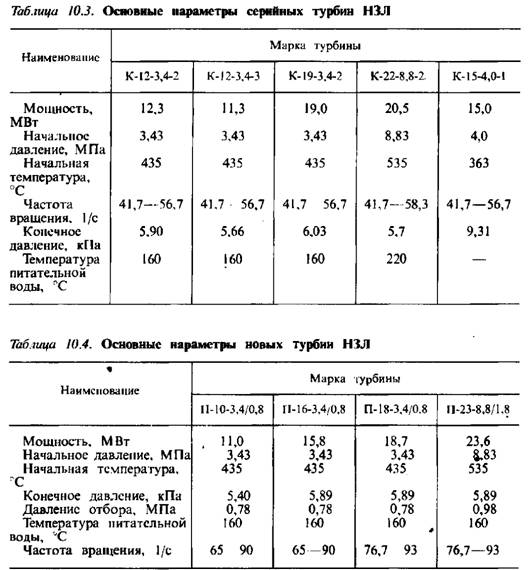

На НЗЛ спроектирована новая серия турбин с промышленным отбором пара, их основные параметры приведены в табл. 10.4.
