Паровые турбины. Часть 2

Турбина КТ-1070-5,9 ХТЗ

, т. е.

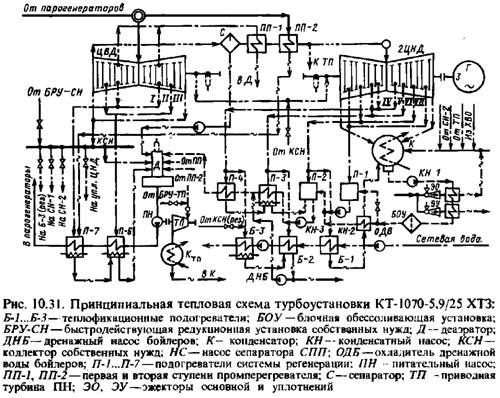

5000 ГДж/ч). Принципиальная схема турбоустановки показана на рис. 10.31. Турбина спроектирована с тремя двухпоточными цилиндрами: ЦВД и двумя ЦНД.

  удельный расход теплоты брутто 10468 кДж/(кВтч).

Большинство узлов и элементов турбины и турбоустановки унифицировано с турбиной К-1115-5,9-2, некоторые — с другими турбоустановками ХТЗ. Однако специфические особенности теплофикационной турбины типа КТ потребовали нового подхода к проектированию турбоагрегата. Естественно, что в местах теплофикационных отборов изменена конструкция наружного корпуса (выходной части) ЦВД и корпусов ЦНД. В зависимости от режима — чисто конденсационного и при максимальной тепловой нагрузке —при номинальном расходе свежего пара давление пара за ЦВД меняется от 1,4 до 0,9 МПа. Это потребовало перепроектирования проточной части ЦВД.

Лопатки ЦВД (особенно его последних ступеней) по напряжениям рассчитаны на режим наибольших отборов. Во всех ступенях ЦВД рабочие лопатки выполнены с цельнофрезерован-ными бандажами и кольцевой перевязкой, несколько увеличены средний диаметр и хорды лопаток; в последней ступени предусмотрена дополнительная защита. В ЦНД новыми выполняются первые пять (из семи) ступеней. Все ступени ЦНД рассчитаны на полуторный (по сравнению с модификацией турбины при трех ЦНД) массовый расход; лопатки выполнены с цельнофрезероваиными бандажами и кольцевой перевязкой. В камерах ЦНД, где предусмотрены теплофикационные отборы пара, увеличены осевые Зазоры в проточной части.

На основе специально проведенных теоретических и экспериментальных исследований выбрана такая конструкция в зоне отбора, которая обеспечивает динамическую надежность околоотборных ступеней и относительно небольшое снижение их экономичности.

  мощностью 1 млн. кВт.

Турбина К-1000-5,9 ЛМЗ. Характеристика турбины представлена в табл. 1.4.

Регенеративная установка состоит из двух ПВД (на 2,43 и 1,5 МПа), деаэратора (0,94 МПа) и пяти ПНД (на 0,58; 0,27; 0,13; 0,067 и 0,027 МПа), из которых два вакуумных выполнены смешивающими. Одноступенчатый СПП питается свежим паром. Конденсационный турбопривод получает пар из того же отбора, что и ПНД 5. Для нужд теплового потребителя имеются отборы нерегулируемого давления с нагрузкой 838 ГДж/ч.

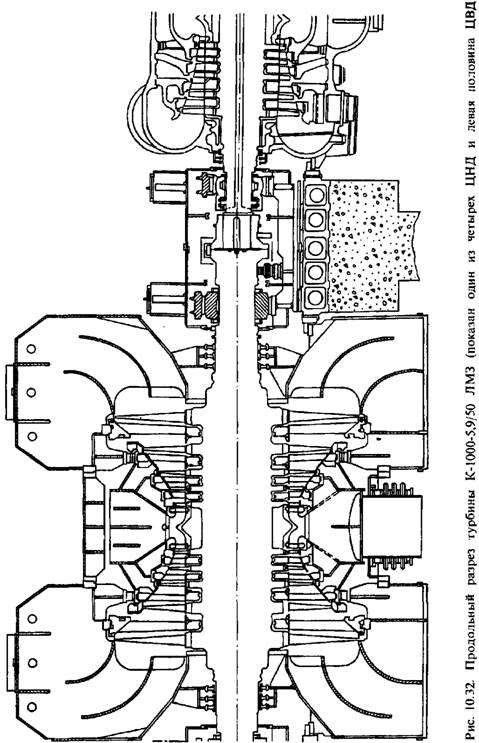

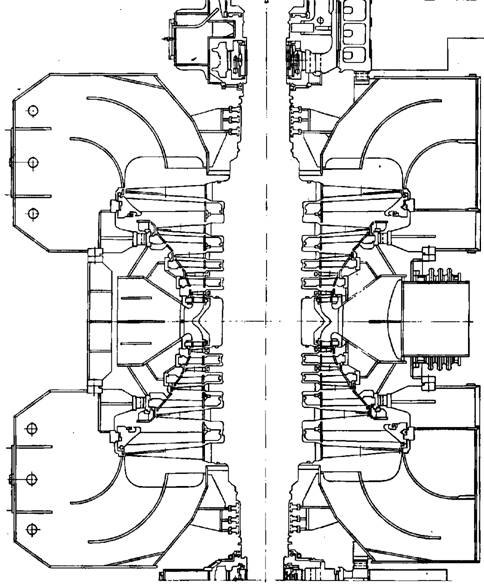

Турбина (рис. 10.32) состоит из пяти двухпоточных цилиндров: двух ЦНД, ЦВД и двух ЦНД. Парораспределение дроссельное. В каждом потоке ЦВД и ЦНД по пять ступеней с постоянным (внутри цилиндра) корневым диаметром. Ротор ЦВД — цельнокованый, ротор ЦНД— цельнокованый, без центрального сверления (рис. 10.4).

. Возможно исполнение турбины с разными лопатками в потоках первого и второго но воде конденсаторов.

Каждый ротор вращается в двух опорных подшипниках с сегментными вкладышами. Между ЦВД и ЦНД II расположен комбинированный опорно-упорный подшипник.

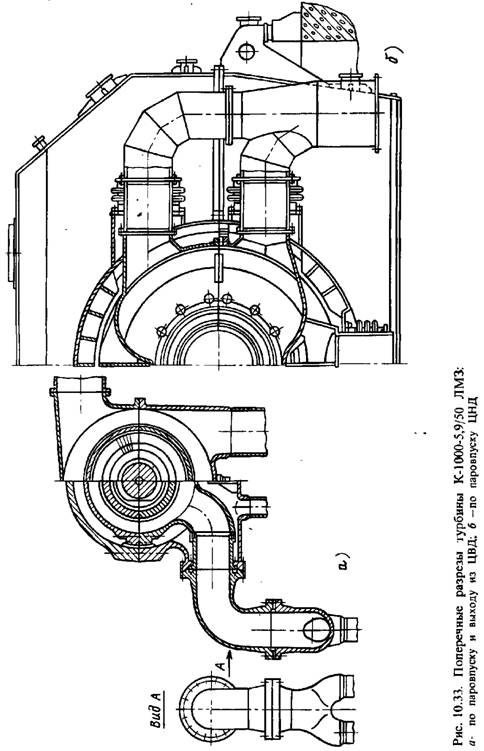

Подвод пара к ЦВД (рис. 10.33, а) производится через четыре блока клапанов, в каждом из которых имеется по стопорному поворотного типа и регулирующему. Подвод пара у ЦНД осуществляется двумя паропроводами 01200 мм, от каждого из которых через два коротких патрубка 0850 мм и компенсаторы пар идет к верхней и средней части ЦНД (рис. 10.33, б). Фикс-пункты турбины расположены между ЦВД и ЦНД II, между ЦНД III и IV, между ЦНД I и П.

Разработан! модификации турбины К-1000-5,9 ЛМЗ с большими тепловыми отборами нерегулируемого давления.

  ; давление в конденсаторе 3,9 кПа.

При номинальной мощности предусмотрены два внешних отбора: промышленный 15 кг/с и отопительный 800 ГДж/ч. Номинальная, мощность агрегата 856 МВт.

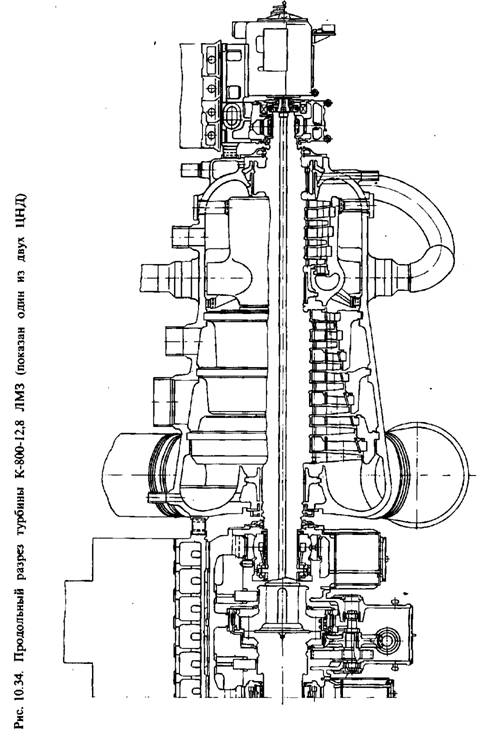

  турбина выполнена трехцилиндровой (рис. 10.34); ЦВСД — совмещенный цилиндр с подводом пара в середину цилиндра и противоположным направлением потоков. Ротор - цельнокованый с 11 ступенями. Пар после СПП поступает в два ЦНД, повторяющие ЦНД турбины К-1000-5,9 ЛМЗ.
