Обмотока машин постоянного и переменного тока

Графическое изображение обмоток. Схемы обмоток

Обычно обмотка якоря содержит большое число проводников, и если бы мы хотели показать все соединения между проводниками и витками обмотки так, как это изображено на рис. 1-11 и 1-12, то

получили бы сложный и технически трудно выполнимый рисунок. Поэтому прежде чем перейти к подробному изучению свойств обмотки, необходимо остановиться на более наглядных способах изображения обмоток.

Существуют два способа графического изображения обмоток.

При первом способе проектируют обмотку якоря со стороны коллектора на плоскость, перпендикулярную оси якоря, т. е. изображают вид обмотки со стороны коллектора; при этом проводники, расположенные на поверхности якоря, показывают кружочками г а невидимые торцовые соединения проводников со стороны, противоположной коллектору, выносят за окружность якоря.

При втором способе цилиндрическая поверхность якоря вместе с обмоткой развертывается на плоскость чертежа.

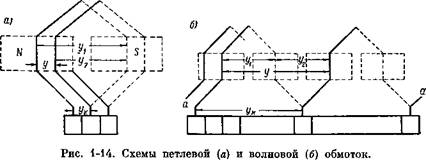

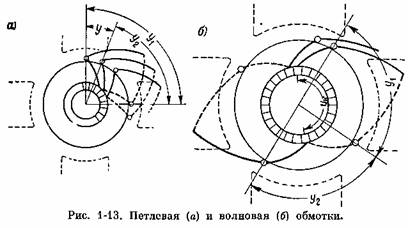

На рис. 1-13 показаны петлевая (а) и волновая (б) обмотки, изображенные по первому способу, а на рис 1-14 даны те же обмотки, но изображенные по второму способу.

Изображение обмоток указанными способами называют схемами обмоток. Схема обмотки дает ясное представление о порядке соединения проводников и витков обмотки и, как мы увидим ниже, возможность легко разобраться в ее свойствах.
