Модульное обучение

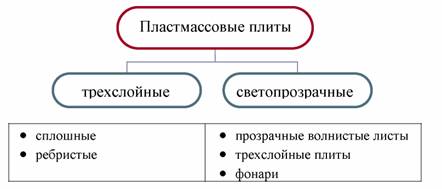

Пластмассовые плиты

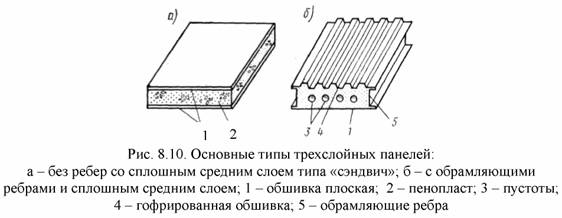

Сплошные трехслойные плиты (рис. 8.10) – плиты со сплошным безреберным средним слоем (за рубежом такие плиты называют сэндвичи).

Плита состоит из тонких наружных слоев (обшивок из прочных материалов) и толстого среднего слоя (очень легкого пластмассового материала). Эти три слоя соединены между собой клеем, обеспечивающим их совместную работу на изгиб.

Обшивки сплошных трехслойных плит могут изготавливаться:

1) из металлических листовых материалов (например, алюминиевые плоские, крупн о- и мелкогофрированные листы толщиной приблизительно 1 мм);

2) из неметаллических листовых материалов (плоские асбестоцементные листы и листы водостойкой строительной фанеры).

Обшивки защищают средний нежесткий слой от механических повреждений и климатических воздействий, воспринимают напряжения, возникающие при изгибе плиты, и являются гидро - и пароизоляционными слоями.

Средний слой выполняют чаще всего из пенопластов. Наиболее эффективно применение пенополиуретана или пенополистерола , вспениваемого из гранул непосредственно в процессе изготовления.

Средний слой является связующим элементом между обшивками, воспринимает скалывающие напряжения, возникающие при изгибе плиты, обеспечивает совместно с клеем устойчивую работу тонкой сжатой обшивки и воспринимает вместе с ней сосредоточенные нагрузки.

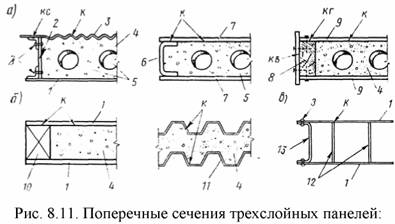

Ребристые плиты (рис. 8.11) имеют такие же тонкие и прочные обшивки и пенопластовый средний слой, как сплошные трехслойные плиты. Кроме того, у них устраиваются жесткие ребра, которые являются обрамляющими и располагаются по боковым кромкам плиты.

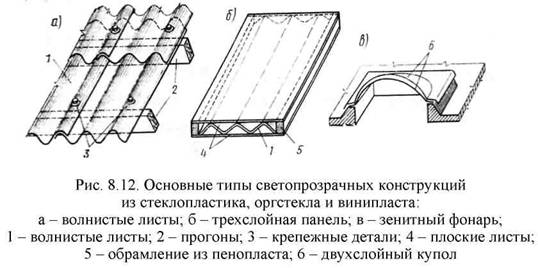

На рис. 8.11 представлены: а – панели с обрамляющими ребрами и средним слоем из пенопласта; б – панели типа сэндвич; в – панели с обрамляющими ребрами и ребристым заполнителем; 1 – металлическая плоская обшивка; 2 – обрамляющее ребро из бакелезированной фанеры; 3 – металлическая обшивка с мелким гофром; 4 – пенопласт; 5 – пустоты; 6 – обрамляющее ребро из асбестоцемента; 7 – плоская обшивка из асбестоцемента; 8 – обрамляющее ребро из деревянного бруска и фанеры; 9 – плоская обшивка из фанеры; 10 – деревянные пробки; 11 – металлическая обшивка с крупным гофром; 12 – ребристый средний слой из древесноволокнистой плиты; 13 – обрамляющее ребро из металла. Виды соединений: к – клее-вое; з – заклепочное; кс – клеесварное; кв – клеевинтовое ; кг – клеегвоздевое. Ребристые прозрачные плиты (рис. 8.12) состоят из двойных обшивок и средних ребристых слоев. Обе (верхние и нижние) обшивки состоят из плоских прозрачных стеклопластиковых листов. Средний слой может иметь различную конструкцию – волнистый стеклопластик или ряд стеклопластиковых полос, швеллеров, двутавров .
