Методика расчетов плит покрытия с деревянным каркасом

Решить задачу.

Обсудить решения в группе.

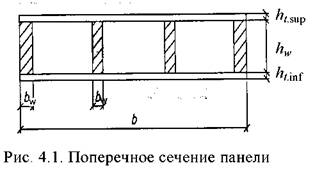

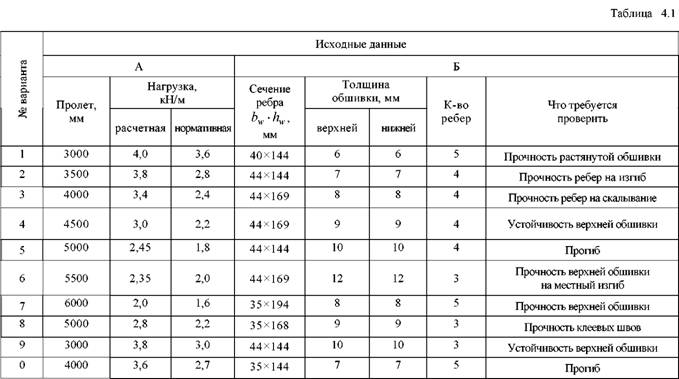

Задача. Сделать требуемые проверки для клеефанерной панели шириной b = 1500 мм, изображен-ной на рис. 4.1. Исходные данные принять по табл. 4.1.

ИСПЫТАНИЕ НА СТАТИЧЕСКИЙ ИЗГИБ ФРАГМЕНТА КЛЕЕФАНЕРНОЙ РЕБРИСТОЙ ПЛИТЫ

Цель работы:

определить величины и характер распределения нормальных напряжений по высоте поперечного сечения плиты (экспериментально и теоретически);

построить график прогиба элемента от испытательной нагрузки и сопоставить с теоретическими значениями.

Общие сведения

Клееные конструкции, состоящие из деревянных элементов и фане-ры , называются клеефанерными . Клеефанерные панели состоят из продольных ребер и фанерных обшивок, соединенных на клею в одно целое и образующих коробчатое или тавровое сечение. Клеефанерные панели применяются в отапливаемых зданиях и состоят из двух обшивок (верхней и нижней), пространство между которыми заполняется утеплителем. Клеефанерные плиты, применяемые в неотапливаемых зданиях, состоят только из одной обшивки, на которую наклеивается рулонная кровля.

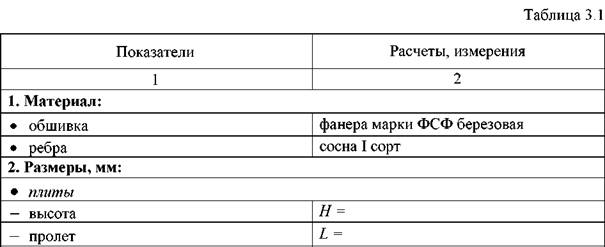

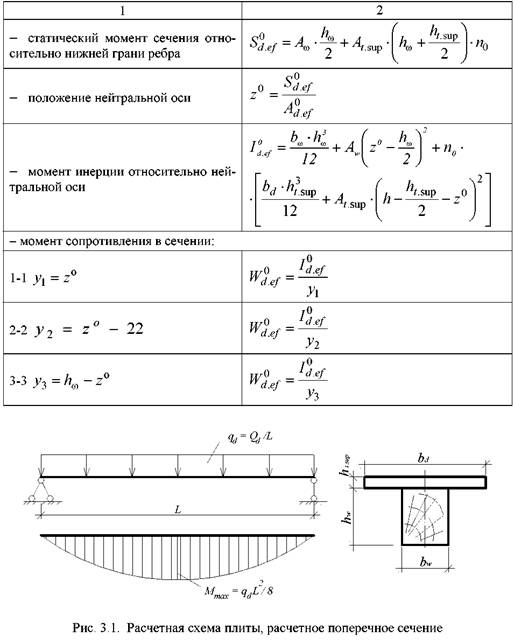

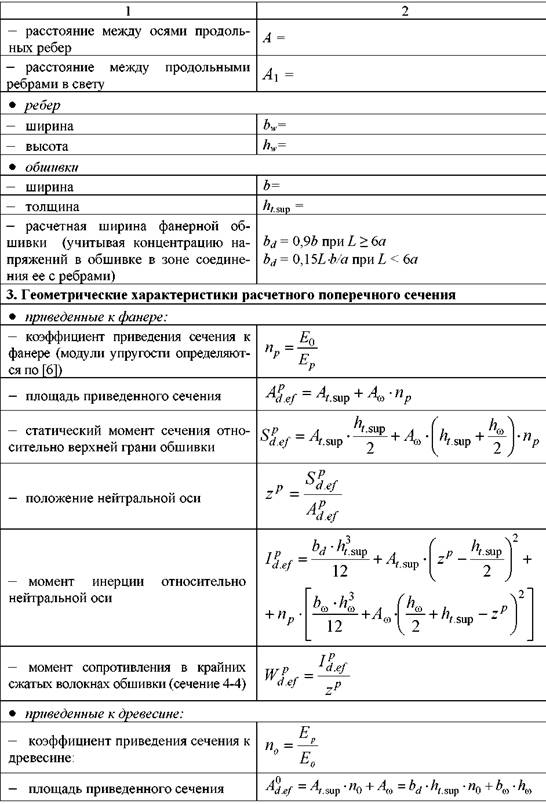

Расчет клеефанерных элементов производится в предположении жесткого соединения фанерных обшивок с деревянными ребрами (без учета податливости клеевого шва). Поскольку материал ребер (древесина хвойных пород) и обшивок (обычно березовая фанера) отличается по своим физико-механическим свойствам, то расчет выполняется по приведенным геометрическим характеристикам (табл. 3.1).
