Модульное обучение

Соединение элементов деревянных конструкций соединение элементов без механических связей

Классификация соединений

Пиломатериалы, применяемые в строительстве, имеют ограниченные размеры поперечного сечения (250 -т- 275 мм) и максимальную длину до 6,5 м. Лесоматериалы, имеющие большие размеры, поставляются по особому заказу по повышенной стоимости. В связи с этим для создания конструкций больших пролетов или высоты необходимо соединять отдельные элементы.

Анизотропия строения, малая прочность древесины при скалывании, растяжении поперек волокон и смятии являются причиной большой сложности и многообразия соединения конструкций из дерева.

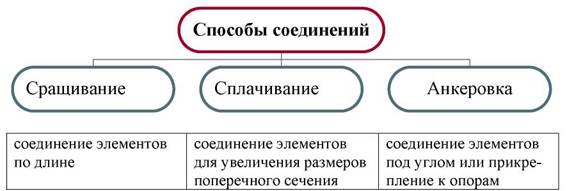

Для осуществления соединений используют различные средства (связи). Это различные детали, позволяющие не только обеспечить заданную форму конструкции, но и передавать значительные усилия с одного элемента на другой. Самым распространенным видом соединений деревянных элементов являются нагели – гибкие стержни или пластинки из стали , пластмасс или древесины твердых пород (дуба или антисептированной березы).

По характеру работы соединения могут быть разделены на следующие группы:

• без специальных связей, требующих расчета (лобовые упоры, врубки). Чаще всего это сжатые элементы, в которых усилия передаются от элемента к элементу и не требуют рабочих связей;

• со связями, работающими: – на сжатие (шпонки, колодки);

– на изгиб (болты, стержни, гвозди, винты, пластинки); – на растяжение (болты, винты, хомуты); – на сдвиг, скалывание (клеевые швы);

• податливые (податливость – способность связей давать возможность соединяемым элементам сдвигаться друг относительно друга). Д е- формации в податливых соединениях возникают в результате:

– неплотностей , образующихся при изготовлении, от усушки и смятия древесины, особенно поперек волокон; – изгиба связей;

• жесткие – соединения, не обладающие податливостью. К жестким соединениям относятся клеевые соединения.
