Модульное обучение

Определение нагрузок, действующих на конструкции

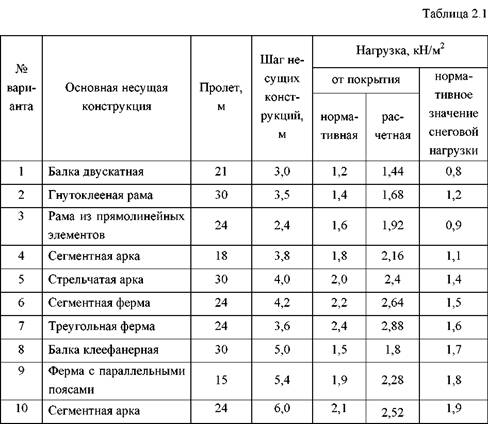

Задача 2.1. Определить расчетное значение линейно-распределенной нагрузки, действующей на основную несущую конструкцию (исходные данные представлены в табл. 2.1.).

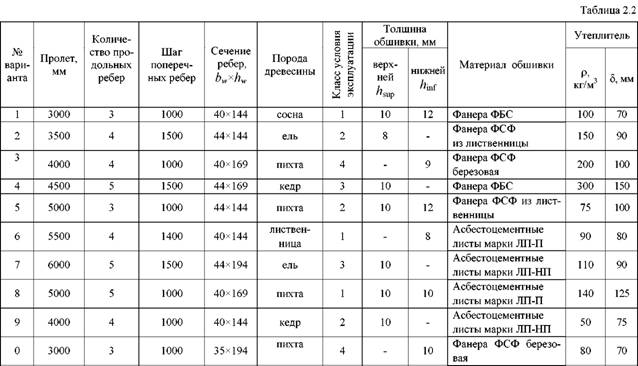

Задача 2.2. Определить величину расчетной постоянной нагрузки, действующей на плиту покрытия шириной 1500 мм. Исходные данные принять по табл. 2.2.

РАСЧЕТ ДЕРЕВЯННЫХ ЭЛЕМЕНТОВ

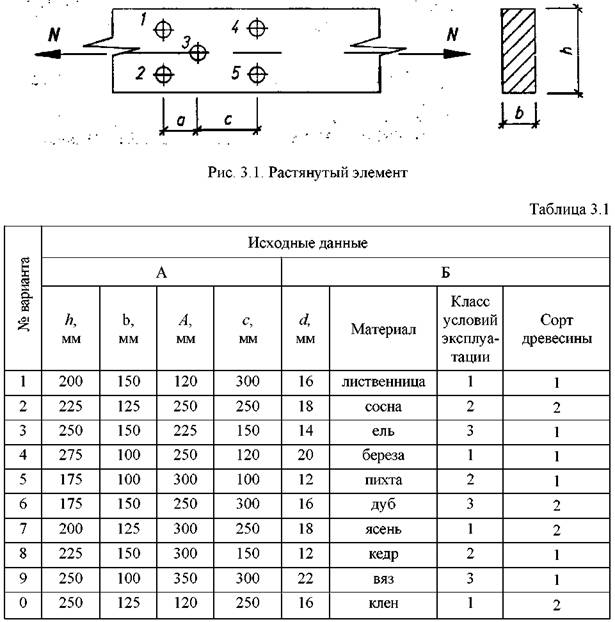

Задача 3.1. Найти несущую способность растянутого элемента (рис. 3.1). Исходные данные приведены в табл. 3.1.

Примечание. Номер варианта задачи задается двузначным числом: первая цифра означает номер варианта по столбцу А , а вторая - по столбцу Б.

Задача 3.2. Найти несущую способность центрально-сжатого стержня (рис. 3.2), данные по которому приведены в табл. 3.2.

Примечания.

Буквы в графе Схема закрепления концов в плоскости означают: Ш – шарнирное ; 3 – защемленное; О – свободное (без раскреплений).

См. примечание к задаче 3.1.
