Модульное обучение

Расчетные ситуации

При расчете деревянных конструкций следует предусматривать все расчетные ситуации и случаи нагружения и выбирать наиболее неблагоприятные расчетные случаи, для которых проверяются условия соответствующих предельных состояний.

При расчете по I группе предельных состояний:

  .

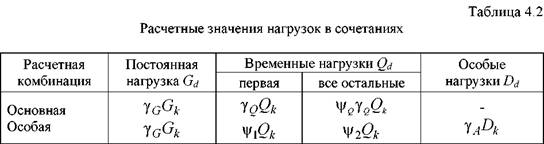

При учете сочетаний, включающих постоянные и не менее двух временных нагрузок, расчетные значения временных нагрузок следует умножать на коэффициент сочетания ψi , равный:

для кратковременных –

= 0,8.

Постоянные воздействия

Постоянная нормативная нагрузка gk , действующая на конструкции, состоит из двух частей:

нагрузок от всех элементов и материалов, поддерживаемых данной конструкцией;

нагрузки от собственного веса основной рассчитываемой конструкции.

При предварительном расчете нагрузку от собственного веса рассчитываемой конструкции можно определить приближенно, используя эмпирическую формулу

– коэффициент собственного веса;

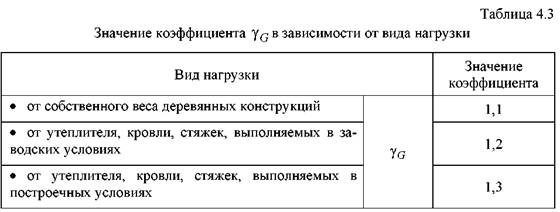

Постоянная расчетная нагрузка равна произведению нормативной на коэффициент надежности для постоянных воздействий γG .

Снеговая нагрузка

.

Республика Беларусь согласно изменению № 1 к СНиП 2,01,07-85 Нагрузки и воздействия разделена на 2 снеговых района: I Б с S0 = 0,8 кПа,

II Б с S0 = 1,2кПа.

Коэффициент ц , учитывающий уклон и другие особенности формы покрытия, определяется:

. при двускатных или односкатных покрытиях, имеющих угол на -

ц определяется интерполяцией.

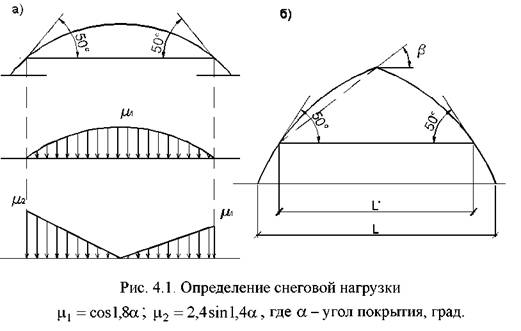

. при сводчатых покрытиях по сегментным фермам или аркам равномерная снеговая нагрузка определяется с учетом коэффициентов ^ и ц 2 (рис. 4.1, а).

покрытия.

.

веса снегового покрова 1 м 2 горизонтальной поверхности. Нормативное значение снеговой нагрузки определяется умножением расчетного значения на 0,7.
