Модульное обучение

Основные принципы расчетов по предельным состояниям

Основные принципы расчетов

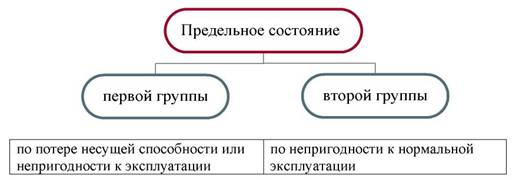

Предельное состояние – состояние, при достижении которого конструкция перестает удовлетворять предъявляемым к ней в процессе эксплуатации или возведения требованиям, заданным в соответствии с назначением и ответственностью сооружения.

Предельные состояния первой группы связаны с обрушением или другими формами разрушения конструкций, которые могут угрожать здоровью и жизни людей, и включают в себя следующие расчеты:

по прочности, чтобы предотвратить хрупкое, вязкое, усталостное и иного характера разрушение;

по потере устойчивости формы конструкций (расчет на общую и местную устойчивость);

по потере устойчивости положения конструкций (расчет на опрокидывание и скольжение).

При расчете конструкций по первой группе предельных состояний должно соблюдаться условие

или максимальные нормативные или скалывающие напряжения не должны превосходить расчетные сопротивления материалов.

Предельные состояния второй группы соответствуют состояниям, при достижении которых конструкция не отвечает эксплуатационным требованиям, и включают в себя следующие расчеты:

• по определению деформаций или прогибов, влияющих на внешний вид, эффективное использование конструкции или вызывающих повреждение отделки и других элементов.

В общем виде условие, которое должно соблюдаться при расчете конструкций по второй группе предельных состояний, представляется как

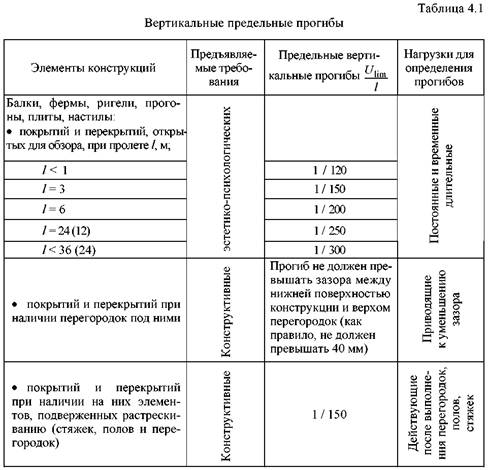

– предельно допустимый прогиб, указанный в разделе 10 Прогибы и перемещения СНиП 2.01.07-85. Предельные прогибы (табл. 4.1) устанавливаются исходя из следующих требований:

технологических (обеспечение условий нормальной эксплуатации технологического и подъемно-транспортного оборудования, контрольно-измерительных приборов);

конструктивных (обеспечение целостности примыкающих друг к другу конструкций и их стыков, обеспечения заданных уклонов);

физиологических (предотвращение вредных воздействий и ощущений дискомфорта при колебаниях);

эстетико-психологических (обеспечение благоприятных впечатлений от внешнего вида конструкций, предотвращение ощущения опасности).

Примечания.

Для промежуточных значений l предельные прогибы определяют линейной интерполяцией.

Цифры, указанные в скобках, следует принимать при высоте помещений до 6 м включительно.

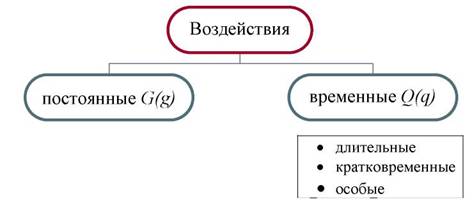

Воздействия. Нормативные и расчетные значения Воздействия – это нагрузки, усилия, приложенные к конструкции (прямые воздействия), или вынужденные деформации (косвенные воздействия), возникшие в результате изменения температуры. Величины воздействий определяются строительными нормами СНиП 2.01.07-85 с учетом изменения №1 (от 11.06.2004 г.).

К постоянным нагрузкам относится вес частей сооружений, в том числе вес несущих и ограждающих конструкций. К длительным нагрузкам относятся:

вес временных перегородок, подливок под оборудование;

вес стационарного оборудования;

нагрузки от складируемых материалов и стеллажного оборудования;

нагрузки от людей, животных, оборудования на перекрытия жилых, общественных и сельскохозяйственных зданий с пониженным нормативным значением;

снеговые нагрузки с пониженным нормативным значением. К кратковременным нагрузкам относятся:

снеговые нагрузки с полным нормативным значением;

ветровые нагрузки;

• вес людей, ремонтных материалов в зоне обслуживания и ремонта оборудования.

К особым нагрузкам следует отнести:

сейсмические воздействия;

взрывные воздействия. Каждая нагрузка имеет нормативное и расчетное значение. Нормативное значение обозначается индексом k , расчетное – d .

Нормативные нагрузки являются исходными значениями. Постоянные нормативные нагрузки вычисляются по значениям собственного веса и объема конструкций и других элементов. Временные нормативные нагрузки определяются в результате обработки данных многолетних наблюдений и измерений.

Нормативные нагрузки учитываются при расчете по второй группе предельных состояний.

Расчетные нагрузки определяются на основе нормативных с учетом их возможной переменчивости, особенно в большую сторону.

; для временных

воздействий– ко эффициенты

для воздействий, учитывающих возможность неблагоприятных воздействий, неточностей их моделирования.

Расчетные воздействия применяются при расчете конструкций по первой группе предельных состояний.
