Промышленная ионизация воздуха

Аппаратура защиты

А) плавкие предохранители 77, защищающие установку от коротких замыканий;

б) реле РМ, отключающее главный трансформатор при перегрузках и коротких замыканиях;

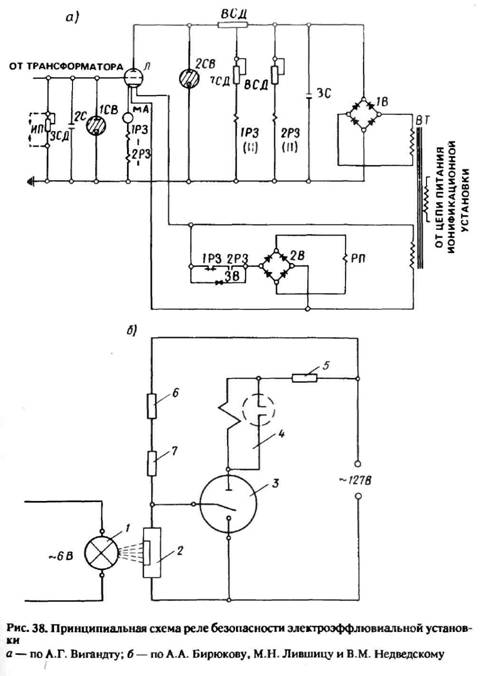

в) реле безопасности РБ системы инж. А.Г. Вигандта (рис. 38, а),

которое отключает аэроионификационную установку при возникновении утечки в высоковольтной сети вследствие нарушения изоляции, при приближении к электроэффлювиаторам заземленного предмета (что является резервной мерой безопасности), при генерации наряду с аэроионами отрицательной и положительной полярности и при неисправности самого реле безопасности.

При нормальной работе аэроионификацион ой установки через сопротивление ЗСД протекает определенной величины постоянный ток. Падение напряжения на сопротивление ЗСД$ обусловленное этим током, является входным напряжением триода Л и имеет положительную полярность по отношению к сетке.

Ввиду 100%-й отрицательной обратной связи катодного повторителя определенному току аэроионизации соответствует определенный ток нагрузки триода Л независимо от колебаний напряжения питающей сети и изменений характеристики лампы. Стабильность усилителя дополнительно повышается за счет стабилизации анодного напряжения (стабиловольт 2СВ).

С помощью сопротивлений 7СД и 8СД в тормозных обмотках поляризованных реле устанавливаются токи такой величины, чтобы при нормальной силе тока аэроионизации реле 2РЗ было возбуждено, а реле 1РЗ — нет.

При приближении к электроэффлювиатору заземленного предмета ток аэроионизации увеличивается, соответственно увеличивается ток, протекающий через управляющие обмотки реле 1РЗ и 2РЗ% что приводит к срабатыванию реле 1РЗ и отключению аэроионификационной установки. К такому же результату приводит утечка тока в высоковольтной сети вследствие нарушения изоляции.

оказывающим ничтожное сопротивление переменному току. Вследствие этого уменьшается сила тока, протекающего через управляющие обмотки реле 1РЗ и 2РЗ, и реле 2РЗ

отпускает свой якорь. Это также приводит к отключению аэроионифи-кационной установки. Кроме того, реле 2РЗ отключает установку при неисправности самого реле безопасности.

а контакт последнего включен в цепь катушки контактора К. Дополнительная защита контактов реле 1РЗ и 2РЗ от подгорания осуществляется с помощью вентильного шунта ЗВ.

и тем выше порог его срабатывания. Этим автоматически компенсируется увеличение или уменьшение силы тока аэроионизации, вызванное колебаниями напряжения питающей сети, Степень компенсации регулируется с помощью сопротивления 6СД.

используемый как разрядник.

Питание реле безопасности предусмотрено от вспомогательного рансформатора ВТ. Переменное напряжение выпрямляется с помощью выпрямителя 1В, построенного на германиевых диодах. Для сглаживания пульсаций выпрямленного напряжения служит конденсатор ЗС;

г) блокировочный выключатель БД, включенный в цепь катушки контактора К и отключающий аэроионификационную установку при открытии дверцы высоковольтного устройства, в котором помещается вся высоковольтная аппаратура, кроме электроэффлювиаторов;

, ограничивающее силу тока, протекающего через тело человека при случайном прикосновении к ого ленным элементам аэроионификационной установки, до величины, не опасной для жизни;

, предназначенное для разряда конденсатора УС и емкости жила кабеля, — броня после отключения ионификационной установки.

Аппаратура измерения и сигнализации:

а) миллиамперметр тА для косвенного измерения сила тока аэроионизации;

б) амперметр Л для измерения силы тока на низкой стороне транс форматора ТГ;

для измерения напряжения, подводимого к транс форматору ТГ;

г) сигнальные лампы 2ЛС и ЗЛС, сигнализирующие о включенном состоянии аэроионификационной установки;

для контроля питающего напряжения и

положения вводного выключателя.

Портативное реле безопасности было предложено группой инженеров. Это реле обеспечивает личную безопасность обслуживающего персонала путем безынерционного отключения высокого напряжения при приближении руки человека на 150—200 мм к электроэффлюви-альной люстре.

Принцип работы реле безопасности, приведенного на рис. 38, б, состоит в следующем. При приближении руки человека к электроэф-флювиальной люстре или шинопроводу растет сила тока, стекающего с острий. Эта сила тока измеряется микроамперметром.

сопротивление 6



  Броня кабеля заземляется.
