Промышленная ионизация воздуха

Схема аэроионификационной электроэффлювиальной аппаратуры

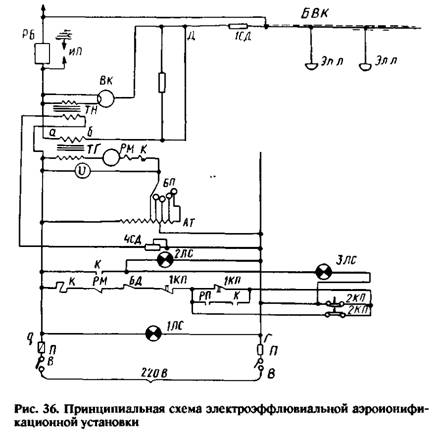

Принципиальная схема аэроионификационных электроэффлю-виальных установок приведена на рис. 36.

Такая установка состоит из следующих основных частей: 1) генератора высокого напряжения постоянного тока; 2) электроэффлювиа-торов, или электроэффлювиальных люстр (рис. 37); 3) коммутационной аппаратуры; 4) аппаратуры защиты (реле безопасности, высоко-омное сопротивление); 5) аппаратуры измерения и сигнализации; 6) сет^ аэроионификации.

Генератор высокого напряжения постоянного тока состоит из высоковольтного трансформатора, кенотрона и конденсатора, соединенных по схеме удвоения напряжения.

  = 220(127) В. Максимальное амплитудное напряжение на высокой

стороне трансформатора ТГ составляет 55 кВ. Один полюс обмотки высокого напряжения через входное сопротивление ЗСД реле безопасности заземляется, а второй подключается к высоковольтному конденсатору 1С. Между заземленным зажимом высоковольтной обмотки трансформатора и вторым зажимом конденсатора 1С включается высоковольтный кенотрон ВК (катод подключается к заземленному зажиму трансформатора, а анод — к конденсатору).

Во время одной полуволны переменного напряжения (зажим а — "минус", зажим б — "плюс") конденсатор 1С через кенотрон ВК заряжается до напряжения, приблизительно равного амплитуде напряжения высокой стороны трансформатора ]т- Поэтому между землей и зажимом д конденсатора действует пульсирующее выпрямленное напряжение с амплитудой, примерно равной 1.1]т (при 1/т = 55 кВ, 2[/т = 110 кВ). К конденсатору 1С подключено сопротивление 1СД, от второго зажима которого непосредственно берет начало сеть ионифи-кации. Цепь накала кенотрона питается от отдельного трансформатора ТН. Степень накала регулируется с помощью реостата 4СДУ включенного в цепь первичной обмотки трансформатора.

Для получения униполярной ионизации необходимо к

электроэффлювиаторам подвести напряжение строго одного знака. Однако вследствие того что конденсатор заряжается до напряжения, несколько меньшего 11т, потенциал точки # относительно земли имеет в части периода положительный знак, что могло бы явиться причиной генерации наряду с отрицательной полярностью некоторого числа ионов положительной полярности.

Поэтому выпрямленное напряжение сглаживается с помощью фильтра, состоящего из сопротивления 1СД, а также, с одной стороны, емкости кабеля, подводящего напряжение к электроэффлю-виаторам, а с другой — емкости электроэффлювиаторы — земля. Следует отметить, что это не единственное и не главное назначение сопротивления 1С Д.

Ввиду того что в результате сглаживающего действия фильтра снижается амплитуда выпрямленного напряжения, коэффициент пульсаций должен быть принят сравнительно высоким (порядка 0,7—0,8).

Электроэффлювиатору или электроэффлювиальная люстра Эл-Л, представляет собой совокупность металлических острий, расположенных вдоль некоторой выгнутой вниз поверхности и подключенных к сети аэроионификации. Действие электроэффлювиатора основано на явлении истечения электрических зарядов с острий, именуемого электрическим эффлювием* Открытые, т.е. висящие на изоляторах под потолком, электроэффлювиальные люстры могут иметь различную форму, связанную с архитектурным ансамблем помещения. Наиболее важным качеством, которым они должны обладать, является некоторая небольшая выпуклость вниз их поверхности, обусловленная законами электростатики. Соответствующим образом рассчитанные эффлювиаторы могут быть помещаемы в вентиляционных воздуховодах, нишах, специальных углублениях на потолке, прикрытых редкой решеткой из диэлектрика, и т.д. Электроэффлювиатор открытого типа также может быть огражден решеткой из изоляционного материала, предохраняющей персонал от случайного прикосно вения к токоведущим частям.

Коммутационная аппаратура — контактор К, барабанный переключатель 7>77, пусковые кнопки 1КП, 2КП и выключатели В.

С помощью контактора К производится включение и отключение автотрансформатора, главного трансформатора и сигнальных ламп 2ЛС и ЗЛС. В цепь катушки контактора К включены контакты элементов зажима и блокировок.

Барабанный переключатель БП служит для ступенчатого регулирования высокого напряжения с целью дозировки генерируемых аэроионов.

Пусковые кнопки 1КП и 2КП позволяют включать и отключать аэроионификационную установку с двух мест: из аппаратного и аэро-ионифицируемого помещений. Выключатели В предназначены для включения и отключения всей установки.
