Общий курс железных дорог

Элементы графика

Для составления графика должны быть известны его основные элементы:

время хода поездов различных категорий по перегонам;

продолжительность стоянки поездов на станциях для выполнения технических, грузовых и пассажирских операций;

станционные интервалы;

интервалы между поездами в пакете;

время нахождения локомотивов на станциях локомотивного депо и в пунктах оборота.

Время хода поезда определяют тяговыми расчетами с помощью ЭВМ и уточняют на основании опытных поездок и достижений передовых машинистов. Это время устанавливают отдельно для каждой категории пассажирских и грузовых поездов при движении по каждому перегону в четном и нечетном направлениях.

Продолжительность стоянки поездов при выполнении технических, пассажирских и грузовых операций зависит от категории поездов, типа станции и технологического процесса ее работы.

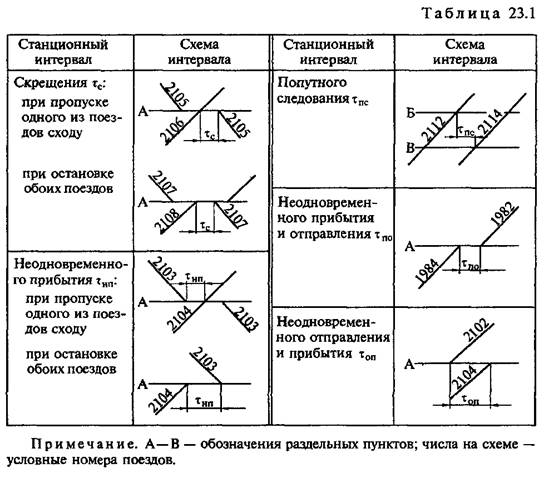

Важными элементами графика являются станционные интервалы (табл. 23.1) — минимальные промежутки времени, необходимые для выполнения операций на раздельных пунктах по приему, отправлению и пропуску поездов.

Интервалом скрещения тс называется минимальный промежуток времени между прибытием с однопутного перегона на раздельный пункт одного поезда и отправлением на тот же перегон встречного поезда. Интервал скрещения включает в себя затраты времени на проверку прибытия поезда № 2108 в полном составе, приготовление маршрута отправляемому поезду № 2107 и доклады дежурных стрелочных постов о выполнении этой операции дежурному по станции, связь между станциями для передачи сообщений о движении поездов, открытие выходного светофора, подачу сигнала отправления и приведение поезда № 2107 в движение.

называется минимальный промежуток времени между прибытием на раздельный пункт двух поездов противоположных направлений. Соблюдение этого

интервала требуется при пропуске одного из поездов сходу и остановке обоих поездов на раздельном пункте.

называется минимальный промежуток времени между прибытием на раздельный пункт одного поезда и отправлением с предыдущего раздельного пункта следующего поезда того же направления. Этот интервал определяется затратами времени на контроль прибытия или проследование первого поезда в полном составе через станцию, связь между раздельными пунктами и открытие выходного сигнала или выдачу разрешения на отправление второго поезда с предыдущей станции и проследование его до оси этой станции.

поездов, следующих в одном и том же направлении, предусматриваются лишь в случае, когда ПТЭ запрещают осуществлять эти операции одновременно по условиям профиля подходов к станции и при отсутствии изоляции маршрутов отправляемого и принимаемого поездов.

Станционные интервалы определяют построением графика выполняемых операций, исходя из их максимального совмещения и конкретных условий работы. Интервалы зависят в основном от особенностей средств сигнализации и связи, применяемых на прилегающих перегонах, способа управления стрелками и сигналами, схемы раздельного пункта (длина горловины, число стрелок, входящих в маршрут приема и отправления поездов) и профиля подходов к раздельному пункту.

Одним из элементов графика движения поездов при наличии автоблокировки является интервал между поездами в пакете. Он представляет собой наименьший промежуток времени, необходимый для безопасного следования по перегонам одного поезда вслед за другим и создания условий для обеспечения нормальных скоростей движения поездов. По заданному интервалу /проводится расстановка светофоров при проектировании автоблокировки. Однако в случае изменения условий эксплуатации (скорость движения, род тяги, масса состава и т.п.) меняется и значение / Т ак, при современных видах тяги, особенно при электрической, благодаря высокой скорости движения интервалы между поездами в пакете могут быть уменьшены до 8...6 мин, а для пригородных поездов на участках, прилегающих к крупным центрам, — до 4...3 мин.

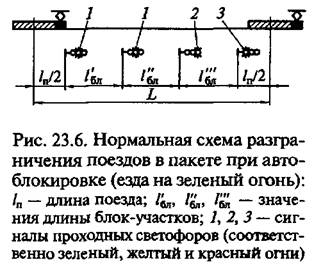

Интервал, мин, между поездами в пакете при наличии автоблокировки может быть рассчитан исходя из нормальной схемы разграничения поездов в пакете тремя блок-участками (рис. 23.6), в соответствии с которой второй поезд следует на зеленый огонь без снижения скорости:

— средняя ходовая скорость поезда, км /ч, на пути длиной X, м; 0,06 — переводной коэффициент, обеспечивающий согласование единиц измерения рассматриваемых величин.

Нормы продолжительности нахождения локомотивов на станциях и в пунктах оборота зависят от того, заходит ли локомотив в депо или его оборот осуществляется непосредственно на приемоотправочных путях. В первом случае продолжительность стоянки складывается из времени нахождения локомотива на пути прибытия, прохода на территорию депо, выполнения там технических операций, возвращения из депо на путь отправления и простоя у состава до отправления поезда. Во втором случае время нахождения локомотива на станции значительно меньше.
