Общий курс железных дорог

Устройства и работа раздельных пунктов

Разъезды, обгонные пункты и промежуточные станции

На разъездах обычно бывает один главный и один-два приемо-огправочных пути для скрещения и обгона поездов, пассажирское здание, совмещенное с помещением дежурного по станции, платформы для посадки и высадки пассажиров с пешеходными переходами, устройства СЦБ и связи, стрелочные посты.

Скрещение поездов заключается в приеме первого поезда на один из приемоотправочных путей с остановкой. Поезд противоположного направления пропускают через разъезд по главному пути без остановки, после чего отправляется ранее прибывший поезд. Обгон поездов состоит в приеме с остановкой первого поезда на приемоотправочный путь и пропуске второго поезда того же направления по главному пути.

Кроме скрещения и обгона поездов на разъездах осуществляются посадка и высадка пассажиров, а в некоторых случаях — грузовые операции (в небольшом объеме). Разъезды бывают с продольным, полупродольным и поперечным расположением путей (рис. 21.1).

Схема с продольным односторонним расположением приемоотправочных путей обеспечивает некоторое сокращение длины прилегающих перегонов и возможность пропуска удлиненных поездов, что позволяет увеличить пропускную способность линии. Учитывая это, а также исходя из наиболее целесообразной этап-ности развития, ее рекомендуют в качестве основной для участков, на которых в ближайшее время намечено строительство двухпутной вставки или второго главного пути либо предусматривается пропуск длинносоставных и соединенных поездов.

Если длина площадки недостаточна, то применяют схему с полупродольным расположением путей. При этом смещение путей должно быть достаточным для установки пассажирского поезда в пределах полезной длины главного пути у пассажирского здания.

Разъезд с поперечным расположением путей требует короткой площадки. Его применение рекомендуется на железных дорогах III и IV категорий, а также в тяжелых топографических условиях на дорогах I и II категорий.

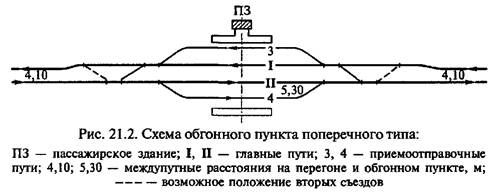

На обгонных пунктах (рис. 21.2) для обгона поездов, как правило, имеется по одному приемоотправочному пути (кроме главных) в каждом направлении, а для перевода поездов с одного

главного пути на другой между главными путями в горловинах укладывают диспетчерские съезды.

Обгонные пункты оснащены теми же устройствами, что и разъезды. Обгонные пункты бывают с поперечным, полупродольным и продольным расположением приемоотправочных путей, причем первый тип является основным. Полупродольное расположение обгонных путей применяется в случае, когда необходимо облегчить трогание поезда с места и его разгон, а продольное, кроме того, — на линиях скоростного движения пассажирских поездов.

Промежуточные станции сооружают на одно-,, двух- и многопутных железнодорожных линиях. Они предназначены для


скрещения, обгона и пропуска поездов, а также выполнения работы по погрузке-выгрузке грузов, посадке-высадке пассажиров, приему, хранению и выдаче багажа.

Промежуточные станции имеют следующий комплекс устройств: путевое развитие, состоящее из приемоотправочных, погрузочно-выгрузочных, выставочных и вытяжных путей; пассажирское здание и платформы, грузовой район, устройства СЦБ, связи, электроснабжения, освещения, водоснабжения и канализации.

В полосе отвода со стороны пассажирского здания сооружают поселки для работников станции и их семей, а также работающих на соседних разъездах или обгонных пунктах.

Расстояние между промежуточными станциями составляет 40...60 км, а на линиях, прокладываемых в суровых климатических условиях Крайнего Севера, — 60...80 км.

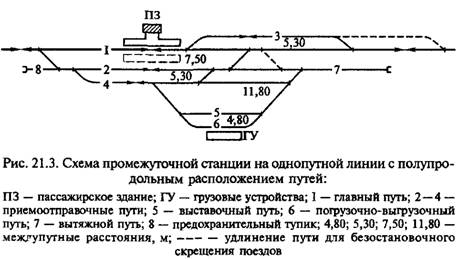

Существует три основных типа промежуточных станций: с продольным, полупродольным (рис. 21.3) и поперечным расположением путей.

Число приемоотправочных путей на промежуточных станциях составляет от двух до четырех (без главных) в зависимости от размеров движения. Для работы со сборными поездами укладывают погрузочно-выгрузочные, выставочные и вытяжные пути. Во избежание случайного выхода подвижного состава с путей, на которых проводятся маневровые работы, на главные пути или пути приема пассажирского поезда предусматривают предохранительные тупики. Грузовой район располагают со стороны, противоположной пассажирскому зданию, во избежание пересечения главных путей при маневровой работе.

Маневровая работа на промежуточных станциях со сборными поездами в значительной степени зависит от схемы путевого раз-

вития и расположения прицепляемых или отцепляемых вагонов в составе поезда и на погрузочно-выгрузочных путях станции. При этом маневры могут выполняться локомотивом сборного поезда или специальным маневровым локомотивом, обслуживающим станцию.

Сборные поезда обоих направлений принимают, как правило, на приемоотправочный путь, прилегающий к грузовому району.

Отцепление вагонов от состава сборного поезда и подача их на пути грузового района, а также уборка вагонов с путей грузового района и прицепка их к составу сборного поезда осуществляются с использованием вытяжного пути.
