Общий курс железных дорог

Диспетчерская централизация

Оперативное руководство перевозочным процессом на железной дороге осуществляет и контролирует диспетчерский аппарат со сменным дежурством. Участки железных дорог, которыми руководят поездные диспетчеры (ДНЦ), называются диспетчерскими кругами; их протяженность достигает в среднем 250 км и более при числе станций до 30.

Границами диспетчерских кругов обычно служат сортировочные или участковые станции.

Наиболее эффективным техническим средством оперативного руководства движением поездов является диспетчерская централизация (ДЦ), позволяющая ДНЦ с центрального поста управлять стрелками и сигналами всех линейных пунктов, входящих, как правило, в диспетчерский круг.

ДЦ — это комплекс устройств, обеспечивающий управление из одного пункта стрелками и сигналами ряда станций и перегонов; контроль на пульте управления за положением и занятостью стрелок, занятостью перегонов и путей на станциях; повторение показаний светофоров; возможность перехода при маневровой работе на местное управление стрелками на самой станции; автоматическую запись графика исполненного движения поездов; выполнение требований, предъявляемых к электрической централизации и автоматической блокировке. Все операции по приему и отправлению поездов со станции участка производит диспетчер, а регулирование следования поездов по перегону совершается автоматически по сигналам автоблокировки.

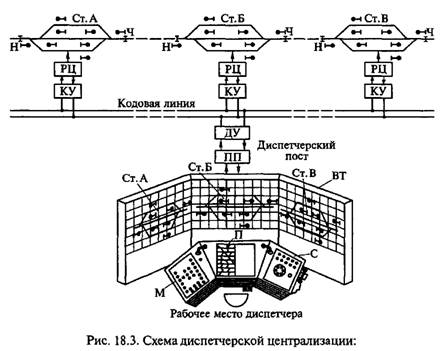

На диспетчерском пункте (в отделении или управлении дороги) установлена управляющая аппаратура, соединенная с промежуточными станциями участка двухпроводной линейной цепью (рис. 18.3). На манипуляторе М имеются кнопки для набора управляющих команд, посылаемых на промежуточные станции. Выносное табло ВТ служит для визуального контроля приготовления маршрутов, открытия сигналов на станциях и продвижения поездов по перегонам и станциям. Поездограф П предназначен для записи графика исполненного движения поездов. Имеется также панель связи С.

Набор команд на манипуляторе реализуется с помощью передающей аппаратуры ПП и кодирующего устройства КУ. Сигналы управления принимаются на каждой промежуточной станции КУ и далее поступают в аппаратуру релейной централизации стрелок и сигналов РЦ.

А—В — станции; Н — нечетные входные светофоры; Ч — четные входные светофоры; РЦ — аппаратура релейной централизации стрелок и сигналов; КУ — кодирующее устройство; ДУ — декодирующее устройство; ПП — передающая аппаратура; ВТ — выносное табло; М — манипулятор; П — поездограф ; С — панель связи

Контрольные сигналы от объектов поступают на выносное табло и включают контрольную сигнализацию, а на поездографе записывается график исполненного движения.

Большие станции, на которых по характеру и объему работы необходимо постоянное руководство дежурного по станции, в ДЦ обычно не включаются.

ДЦ позволяет повысить пропускную способность, участковую скорость и безопасность движения, а также сократить штат работников на 50—60 человек на каждые 100 км пути за счет ликвидации должностей дежурных по станциям и стрелочным постам. В ДЦ применен кодовый принцип телеуправления (ТУ) и телесигнализации (ТС).

На сети отечественных железных дорог действуют следующие системы ДЦ: ПЧДЦ — полярно-частотная , в которой применяются коды в виде импульсов тока различной полярности (плюсовый или минусовый) для передачи сигналов ТУ и импульсов различной частоты — для передачи сигналов ТС; ЧДЦ — частотная, в которой используется код с частотными импульсами.

Наибольшее распространение получила частотная система ДЦ Нева и ее модификация Луч, у которой по сравнению с Невой существенно изменена аппаратура канала ТУ.

В настоящее время ДЦ проектируют и выпускают на новых микропроцессорных схемах.
