Общий курс железных дорог

Автоматическая локомотивная сигнализация

Автоматическая локомотивная сигнализация (АЛС) предназначена для повышения безопасности движения поездов и улучшения условий труда локомотивных бригад. При плохой видимости (дождь, туман, снегопад) машинист поезда может своевременно не заметить показания светофора, что приведет к проезду запрещающего сигнала. Чтобы исключить такие негативные случаи, автоблокировку дополняют АЛС, с помощью которой показания путевых светофоров при приближении к ним поезда передаются на локомотивный светофор, установленный в кабине машиниста. Систему АЛС дополняют автостопом, который останавливает поезд перед закрытым светофором, если машинист не принимает мер к своевременному торможению.

Систему АЛС дополняют также устройством для проверки бдительности машиниста и контроля скорости движения поезда, а наиболее совершенные системы — устройствами автоматического регулирования скорости.

АЛС с автостопом осуществляет торможение поезда и в случае превышения допустимой скорости или отсутствия подтверждения бдительности машиниста.

В зависимости от способа передачи показаний путевых сигналов на локомотив (непрерывно или только в определенных точках пути) различают АЛС непрерывного типа с автостопом (АЛСН) и точечного типа с автостопом (АЛСТ), причем последняя может применяться только на участках, оборудованных полуавтоматической блокировкой.

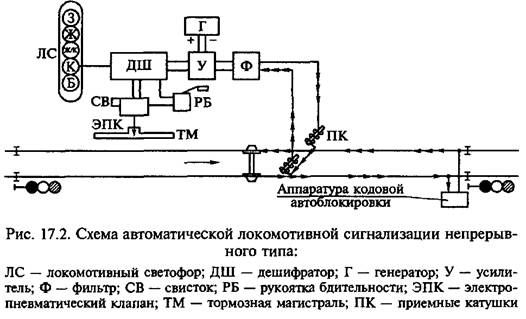

АЛСН (рис. 17.2) служит для постоянной передачи на локомотив (по рельсовым цепям) показаний путевого светофора, к которому приближается поезд. Навстречу движущемуся поезду от стоящего впереди светофора в рельсовую цепь подается переменный кодовый ток. Он наводит в приемных катушках ПК локомотива кодовые импульсы переменного тока (напряжением около 0,2 В). Эти импульсы поступают через фильтр Ф в усилитель У , с помощью которых преобразуются и усиливаются. В дешифраторе ДШ коды расшифровываются, и в зависимости от их значения

включается соответствующий огонь локомотивного светофора ЛС. Если на путевом светофоре горит зеленый огонь, то в цепи проходят три импульса тока в кодовом цикле и на локомотивном светофоре горит также зеленый огонь. При включенном желтом сигнале проходят два импульса тока в кодовом цикле, и на локомотивном светофоре горит также желтый огонь. От светофора с красным огнем поступает код с одним импульсом тока в цикле, и на светофоре локомотива включается желтый огонь с красным.

При вступлении поезда на занятый блок-участок на ЛС загорается красный огонь. Белый огонь на ЛС включается при следовании поезда по некодированным путям, когда машинист должен руководствоваться показаниями путевых светофоров. В момент смены на ЛС более разрешающего огня на менее разрешающий машинисту подается предупредительный свисток о возможности срабатывания автостопа. В этом случае машинист должен в течение 6...8 с нажать рукоятку бдительности, в противном случае произойдет экстренное автоматическое торможение поезда. После нажатия рукоятки бдительности машинист должен снизить скорость движения до разрешенной или остановить поезд. Когда машинист проезжает светофор с желтым огнем и движется на красный, на ЛС происходит смена огня на желтый с красным, после чего машинист руководствуется показаниями путевых светофоров.

С момента появления на локомотивном светофоре желтого огня с красным машинист обязан периодически, через каждые 20... 30 с, нажимать рукоятку бдительности во избежание экстренной остановки. Для контроля за действиями машинистов на локомотивах применяют скоростемеры , которые записывают на ленту фактическую скорость движения и регистрируют горение красного или желтого с красным огня на ЛС, нажатие рукоятки бдительности и работу автостопа.

Система АЛСН используется на магистральных железных дорогах, где скорость движения пассажирских поездов не превышает 120 км/ч, а грузовых — 80 км/ч. На линиях с более высокой скоростью движения, достигающей 200 км/ч, требуется расширение знач-ности локомотивной сигнализации, так как возрастает тормозной путь и необходимо передавать информацию о приближении поездов не за два, а за три или четыре блок-участка . С этой целью применяют многозначные частотные АЛС.

Для повышения безопасности движения поездов, предупреждения проезда запрещающих сигналов и увеличения пропускной способности участков устройства АЛСН дополняют системой автоматического управления торможением (САУТ) и комплексом локомотивных устройств безопасности (КЛУБ). Устройства САУТ и КЛУБ взаимосвязаны, что позволяет более точно определять расстояние до препятствий, используя спутниковую навигационную связь.
