Общий курс железных дорог

Вагонное хозяйство

Виды ремонта вагонов. Сооружения и устройства вагонного хозяйства

Основное назначение вагонного хозяйства — обеспечение перевозок пассажиров и грузов исправными вагонами, удовлетворяющими требованиям безопасности движения, при наличии необходимых удо бств дл я пассажиров и сохранности перевозимых грузов. Отсюда вытекают и его главные задачи: поддержание в исправном состоянии пассажирских и грузовых вагонов, подготовка их к перевозкам, обслуживание пассажирских поездов и рефрижераторных вагонов в пути следования.

Для бесперебойной эксплуатации вагонного парка и содержания его в исправном состоянии на железных дорогах России установлена четкая система технического обслуживания и ремонта вагонов.

Для грузовых вагонов эта система предусматривает следующее:

техническое обслуживание вагонов, находящихся в сформированных составах или транзитных поездах, и порожних вагонов при подготовке к перевозкам, состоящее в проведении осмотра, ремонтных и профилактических работ без отцепки их от состава или группы вагонов;

текущий ремонт ТР-1 порожних вагонов при комплексной подготовке к перевозкам с отцепкой от состава и подачей на специализированные ремонтные пути;

текущий ремонт ТР-2 вагонов с отцепкой от транзитных и прибывающих в расформирование поездов или от сформированных составов для ликвидации неисправностей, которые невозможно устранить за время стоянки поезда на станции;

деповской ремонт (ДР ) вагонов для восстановления их работоспособности с заменой или ремонтом отдельных узлов и деталей;

капитальный ремонт (КР) для восстановления ресурса вагонов, наиболее близкого к полному .

Пассажирские вагоны проходят:

техническое обслуживание ТО-1 — перед каждым отправлением в рейс и в поездах в пути следования, ТО-2 — перед началом. летних и зимних перевозок в пунктах формирования пассажирских поездов и ТО-3 — единую техническую ревизию основных узлов — через 6 мес после постройки, планового ремонта или предыдущей ревизии;

текущий ремонт с отцеплением вагонов от состава в пунктах формирования и оборота поездов или в пути следования с подачей их на специализированные ремонтные пути или в вагонное депо;

ДР — плановый ремонт вагонов с заменой или модернизацией отдельных узлов и деталей;

капитальный ремонт КР-1 для восстановления исправности и ресурса вагонов путем замены или ремонта изношенных и поврежденных узлов и деталей, а также их модернизации и КР-2, при выполнении которого дополнительно снимается часть обшивки кузова для замены теплоизоляции и электропроводки;

капитально-восстановительный ремонт (КВР) с использованием восстановленных существующих конструкций кузовов и тележек, обновлением внутреннего оборудования и созданием современного интерьера.

Виды технического обслуживания и ремонта вагонов и их периодичность устанавливают в зависимости от пробега, км , или предельно допустимых сроков эксплуатации между ремонтами. Так, например, крытые грузовые вагоны, изготовленные после 1984 г., проходят КР через 13 лет после постройки и через 12 лет — после очередного КР; их подвергают ДР через 3 года после постройки и через 2 года после ДР и КР или пробега 100 тыс. км. Пассажирские вагоны проходят КР-1 через 5 лет, КР-2 — через 20 лет, КВР — не ранее чем через 20 лет; ДР — через 2 года или по достижении 300 тыс. км пробега, ТО-3 — не позднее чем через 6 мес или по достижении 150 тыс. км пробега.

Для учета пробега грузовых вагонов создана система пономер-ного слежения за фактическим передвижением их по сети железных дорог.

Ремонт и текущее содержание вагонов обеспечивают вагоноремонтные заводы, а также сооружения и устройства вагонного хозяйства: вагонные депо, пункты подготовки вагонов к перевозкам, пункты технического и контрольно-технического обслуживания, механизированные пункты текущего отцепочного ремонта, специализированные пути для укрупненного ремонта вагонов и контрольные посты. Кроме того, в состав вагонного хозяйства входят вагоноколесные мастерские, контейнерные депо и мастерские, перестановочные пункты, пункты экипировки и технического обслуживания рефрижераторных вагонов, а также ремонт-но-экипировочные депо для пассажирских вагонов.

В соответствии с ПТЭ размещение и техническое оснащение вагонных депо, пунктов технического обслуживания грузовых и пассажирских вагонов, промывочно-пропарочных станций и других сооружений и устройств вагонного хозяйства должны обеспечивать установленные размеры движения поездов, высококачественный ремонт и техническое обслуживание, рациональное использование материальных ресурсов и безопасные условия труда.

Вагоноремонтные заводы, являющиеся промышленными предприятиями, предназначены для проведения капитального ремонта вагонов, их модернизации, изготовления запасных частей и формирования колесных пар. Заводы, как правило, специализируются на ремонте одного типа вагонов. Их размещают таким образом, чтобы было удобно обслуживать определенные районы сети железных дорог с учетом преобладающего типа вагонов для сокращения затрат времени на пересылку их в ремонт.

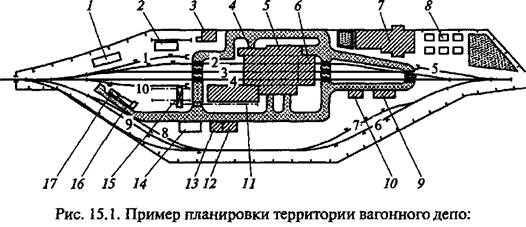

Вагонные депо (рис. 15.1) с соответствующими ремонтно-заго-товительными цехами, относящиеся к структурным подразделениям вагонного хозяйства железных дорог — филиалов ОАО РЖД, предназначены для деповского планового и текущего отцепочного ремонта вагонов, изготовления и ремонта запасных частей для пунктов технического обслуживания и безотцепочного ремонта вагонов в пределах участков, прикрепленных к депо. Вагонные депо могут быть грузовыми, пассажирскими и рефрижераторными, а при небольшом объеме ремонта — смешанными (для пассажирских и грузовых вагонов).

В настоящее время часть пассажирских вагонных депо на дорогах подчинена пассажирским службам или компаниям.

Депо имеют следующие основные цехи и отделения: сборочные, колесно-тележечные, механические, автосцепки и автотормозов, роликовых подшипников и букс, малярные, кузнечно-рессорные, деревообрабатывающие, электросварочные и др.

1 — площадка для утиля; 2 — угольный склад; 3 — котельная; 4 — служебно-технический корпус и бытовые помещения; 5 — мастерские; 6 — вагоноремонтный цех; 7 — деревообделочный цех; 8 — склад лесоматериалов; 9 — главный магазин тележек; 10— подзарядная аккумуляторов; 11 — рельсовая колея с кругами для поворота тележек; 12 — трансформаторная подстанция; 13 — компрессорная; 14 — хранилище для бензина и красок; 15 — парк колесных пар и тележек; 16— хранилище для смазки; 17— концепропиточная ; пути: 1—3 — ремонтные; 4, 5 — выгрузочные; 6, 8 — ходовые; 7 — для стоянки отремонтированных вагонов; 9 — для стоянки вагонов, подаваемых в ремонт; 10 — для выгрузки колесных пар

При проектировании и строительстве новых и реконструкции существующих депо стремятся максимально механизировать и автоматизировать производственные процессы. В передовых депо организован ремонт грузовых вагонов на поточно-конвейерных линиях. Весь ремонт, начиная с разборки и кончая сборкой и испытанием, выполняется с помощью механизмов.

В целях повышения производительности труда и сокращения простоя вагонов в ремонте вагонные депо специализируются, как правило, на ремонте вагонов одного-двух типов. Новые депо для грузовых вагонов рассчитаны на ремонт 6—10 тыс. вагонов в год. Они располагаются в основном на сортировочных станциях и в пунктах массовой подготовки вагонов к перевозкам.

Депо, предназначенные для ремонта и содержания пассажирских вагонов, размещают в пунктах, к которым приписано не менее 1000 вагонов.

Пункты подготовки вагонов к перевозкам служат для выполнения текущего ремонта и подготовки вагонов под перевозку грузов, с тем чтобы не было задержки поездов и отцепки вагонов в пути следования и обеспечивалась сохранность перевозимых грузов. Эти пункты размещают в местах массовой погрузки и выгрузки грузов. В зависимости от типа вагонов различают пункты подготовки полувагонов, платформ и цистерн, комплексной подготовки крытых и изотермических вагонов, в также промывочно-пропарочные станции.

Пункты технического обслуживания вагонов (ПТО) размещают на сортировочных, участковых и пассажирских станциях для выявления и устранения технических неисправностей вагонов в формируемых и транзитных поездах и обеспечения максимально возможного их пробега без остановок. Техническое обслуживание осуществляется комплексными бригадами. В состав смен ПТО входят специализированные бригады по ремонту тормозного оборудования.

Пункты контрольно-технического обслуживания вагонов (ПКТО) организуют для выявления и устранения технических неисправностей вагонов, угрожающих безопасности движения, и опробования тормозов. Эти пункты размещают в парках приема сортировочных станций, на участковых станциях, где происходит смена локомотивов или локомотивных бригад, и на станциях, предшествующих перегонам с затяжными спусками.

Механизированные пункты текущего отцепочного ремонта вагонов (МПРВ) располагают на сортировочных станциях или в пунктах массовой погрузки и выгрузки вагонов. На некоторых сортировочных и крупных участковых станциях выделяют специализированные пути для укрупненного ремонта вагонов.

Контрольные посты предназначены для выявления на ходу поезда вагонов с перегретыми буксами и другими неисправностями, угрожающими безопасности движения. Эти посты размещают перед промежуточными станциями, разъездами и обгонными пунктами на участках с интенсивным безостановочным движением поездов,

Вагоноколесные мастерские служат для ремонта колесных пар, а контейнерные депо и мастерские — для планового, текущего и капитального ремонта контейнеров.

Перестановочные пункты предназначены для перестановки вагонов с колеи, имеющей ширину 1520 мм, на колею шириной 1435 мм. Здесь происходит смена тележек: вагоны поднимают на домкратах, затем выкатывают тележки одной колеи и подкатывают тележки другой колеи. Для предупреждения схода тележек на перестановочных путях укладывают контррельсы. Эти пункты размещают на пограничных станциях.

Пункты экипировки и технического обслуживания рефрижераторных вагонов служат для заправки этих вагонов топливом, маслом, водой и хладагентом (фреон, аммиак), а также обеспечения другими материалами.

В пунктах технического обслуживания проводят периодический профилактический осмотр, регулирование аппаратуры и ремонт рефрижераторных вагонов.

Ремонтно-экипировочные депо предназначены для ремонта и экипировки пассажирских вагонов при подготовке их к рейсу (снабжение водой, топливом, постельными принадлежностями, продуктами, наружная и внутренняя уборка с обмывкой и санитарной обработкой). Эти депо располагаются на пассажирских технических станциях в пунктах формирования пассажирских составов и приписки большого числа пассажирских вагонов.
