Тяговая сеть

Тяговая сеть состоит из контактной (питающей) и рельсовой (отсасывающей) сетей. Рельсовая сеть представляет собой рельсы, имеющие стыковые электрические соединения. Контактная сеть — это совокупность проводов, конструкций и оборудования, обеспечивающих передачу электрической энергии от тяговых подстанций к токоприемникам электрического подвижного состава.

Основным требованием к конструкции контактной сети является обеспечение надежного постоянного контакта провода с токоприемником независимо от скорости движения поездов, климатических и атмосферных условий. В контактной сети нет дублируемых элементов, поэтому ее повреждение может повлечь за собой нарушение установленного графика движения поездов.

В соответствии с назначением электрифицированных путей используют простые и цепные воздушные контактные сети. На второстепенных станционных и деповских путях при сравнительно небольшой скорости движения может применяться простая контактная подвеска, представляющая собой свободно висящий провод, который закреплен на опорах.

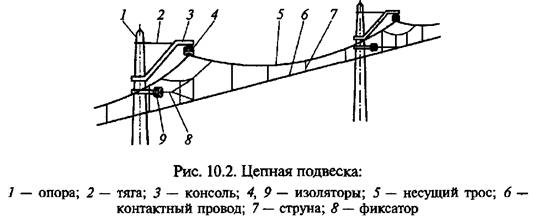

При высокой скорости движения провисание контактного провода должно быть минимальным. Это обеспечивается конструкцией цепной подвески (рис. 10.2), в которой контактный провод между опорами подвешен не свободно, как в простой подвеске, а прикреплен к несущему тросу с помощью часто расположенных проволочных струн. Благодаря этому расстояние между поверхностью головки рельса и контактным проводом остается практически постоянным. Для цепной подвески в отличие от простой требуется меньше опор: они располагаются на расстоянии 70...75 м друг от

друга.

В соответствии с ПТЭ высота контактного провода над поверхностью головки рельса на перегонах и станциях должна составлять не менее 5750 мм, а на переездах — 6000...6800 мм.

В горизонтальной плоскости контактный провод расположен зигзагообразно относительно оси пути с отклонением у каждой опоры на ±300 мм. Благодаря этому обеспечиваются его ветроустойчивость и равномерное изнашивание контактных пластин токоприемников.

Контактный провод изготавливают из твердотянутой электролитической меди. Он может иметь площадь сечения 85, 100 или 150 мм 2 . Наиболее распространены медные фасонные (МФ) провода (рис. 10.3). Для увеличения срока службы контактных проводов используют различные технические решения (сухая графитовая смазка медных накладок на полозе токоприемника и др.), снижающие их износ,

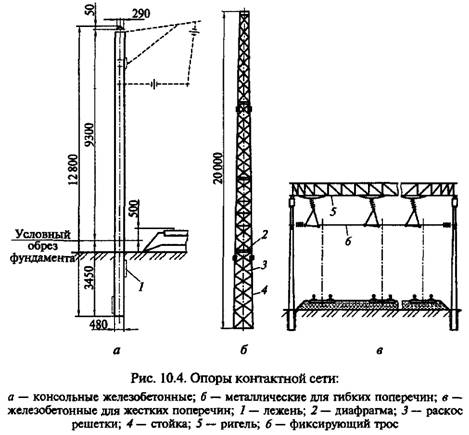

На строящихся магистральных железных дорогах применяют металлические (высотой до 15 м и более) и железобетонные (до 15,6 м) опоры контактной сети (рис. 10.4). Расстояние от оси крайнего пути до внутреннего края опор на прямых участках должно составлять не менее 3100 мм. На существующих линиях, оборудованных контактной сетью, и в особых случаях на электрифицируемых линиях допускается сокращение указанного расстояния до 2450 мм — на станциях и до 2750 мм — на перегонах.

Схема оснащения контактными проводами станционных путей зависит от их назначения и типа станции. Над стрелочными переводами контактная сеть имеет так называемые воздушные стрелки, образуемые пересечением двух контактных подвесок.

Надежное электроснабжение подвижного состава и безопасность работников, обслуживающих контактную сеть, обеспечиваются, в частности, ее секционированием (делением на отдельные участки) с помощью воздушных промежутков, нейтральных вставок (изолирующих соединений), а также секционных и врезных изоляторов.

Нейтральные вставки представляют собой несколько последовательно включенных воздушных промежутков, исключающих кратковременное электрическое соединение смежных секций контактной сети токоприемниками электрического подвижного состава в процессе его движения. Применение нейтральных вставок обязательно на участках переменного трехфазного тока с питанием секций от разных фаз.

Перегоны и промежуточные станции, а на крупных станциях группы электрифицированных путей выделяются в отдельные секции. Соединение или разъединение секций осуществляется посредством секционных разъединителей, размещаемых на опорах контактной сети.

Для защиты контактной сети от короткого замыкания между соседними тяговыми подстанциями располагают посты секционирования, оборудованные автоматическими выключателями. Кроме того, с целью обеспечения безопасности обслуживающего персонала и других лиц, а также защиты систем автоматики и телемеханики от токов короткого замыкания все металлические конструкции, непосредственно взаимодействующие с элементами контактной сети или находящиеся в радиусе 5 м от них, заземляют или оборудуют устройствами отключения. Для предохранения подземных металлических сооружений от повреждения блуждающими токами их изолируют от земли,

Снабжение электроэнергией линейных железнодорожных потребителей осуществляется посредством использования специальной трехфазной линии с напряжением 10 кВ, которая подвешивается на опорах контактной сети.

На электрифицированных железных дорогах по рельсам проходит тяговый ток. Для сокращения потерь электроэнергии и обеспечения нормального режима работы устройств автоматики и

телемеханики на таких линиях предусматривают следующие особенности устройства верхнего строения пути:

к головкам рельсов с наружной стороны колеи приваривают медные стыковые соединители (рис. 10.5), снижающие электрическое сопротивление рельсовых стыков;

рельсы изолируют от шпал с помощью резиновых прокладок в случае применения железобетонных шпал и пропиткой деревянных шпал креозотом;

используют щебеночный балласт, обладающий хорошими диэлектрическими свойствами, и между подошвой рельса и балластом обеспечивают зазор не менее 3 см;

на линиях, оборудованных автоблокировкой и электрической централизацией, применяют изолирующие стыки (для того чтобы пропускать тяговый ток в обход их, устанавливают дроссель-трансформаторы или частотные фильтры).
