Общий курс железных дорог

Сооружения и устройства электроснабжения

Схема электроснабжения. Комплекс устройств

Железнодорожный транспорт потребляет около 7 % энергии, производимой электростанциями России. В основном она расходуется на обеспечение тяги поездов и питания нетяговых потребителей, к которым относятся станции, депо, мастерские и устройства регулирования движения поездов. Кроме того, к системе электроснабжения железной дороги могут быть подключены расположенные вблизи нее предприятия и небольшие населенные пункты.

Согласно ПТЭ на железнодорожном транспорте должно быть обеспечено надежное электроснабжение электрического подвижного состава, устройств СЦБ, связи и вычислительной техники как потребителей электрической энергии I категории, а также других потребителей в соответствии с установленной для них категорией.

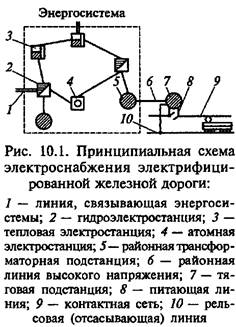

Система электроснабжения электрифицированных дорог (рис. 10.1) состоит из внешней (электростанции, районные трансформаторные подстанции, сети и линии электропередач) и тяговой (тяговые подстанции и электротяговая сеть) частей.

На тепловых, гидравлических и атомных электростанциях вырабатывается трехфазный переменный ток напряжением 6...21 кВ и частотой 50 Гц. Для передачи электрической энергии к потребителям напряжение на трансформаторных подстанциях повышают до 750 кВ в зависимости от протяженности высоковольтных линий электропередачи (ЛЭП). Вблизи мест потребления электроэнергии напряжение понижают до ПО... 220 кВ и подают в районные сети, к которым наряду с другими потребителями подключены тяговые подстанции электрифицированных железных дорог и трансформаторные подстанции дорог с тепловозной тягой.

Нарушение электроснабжения железных дорог может привести к сбою в движении поездов. Чтобы обеспечить надежное питание электроэнергией тяговой сети железнодорожного транспорта, как правило, предусматривают ее подключение к двум независимым источникам. В отдельных случаях допускается питание от двух одно-цепных линий электропередачи или одной двухцепной .

Тяговая сеть состоит из контактных и рельсовых проводов, представляющих собой соответственно питающую и отсасывающую линии. Участки контактной сети подсоединяют к соседним тяговым подстанциям. Это позволяет более равномерно загружать подстанции и контактную сеть, что в целом способствует снижению потерь электроэнергии в тяговой сети.
