Общий курс железных дорог

Соединения и пересечения путей

Стрелочные переводы

Переход подвижного состава с одного пути на другой обеспечивают устройства по соединению и пересечению путей, относящиеся к их верхнему строению. Соединение путей друг с другом осуществляют стрелочными переводами, а пересечение путей — глухими пересечениями. Применяя стрелочные переводы и глухие пересечения, создают соединения путей, называемые стрелочными улицами и съездами.

В зависимости от назначения и условий соединения путей различают одиночные, двойные и перекрестные стрелочные переводы. Одиночные переводы подразделяют на обыкновенные, симметричные и несимметричные.

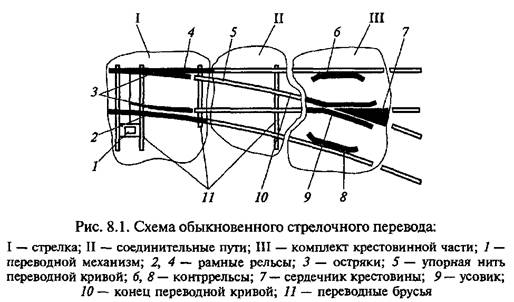

Обыкновенный стрелочный перевод (рис. 8.1), служащий для соединения двух путей, может быть право- или левосторонним. Он применяется при отклонении бокового пути от прямолинейного в ту или иную сторону. Этот вид переводов наиболее распространен. В состав стрелочного перевода входят собственно стрелка, крестовина с контррельсами, соединительная часть, расположенная между ними, и переводные брусья.

Стрелка включает в себя два рамных рельса, два остряка, предназначенные для направления подвижного состава на прямой или боковой путь, и переводной механизм.

Остряки соединяют друг с другом поперечными Стрелочными тягами, с помощью которых один из них подводится вплотную к рамному рельсу, в то время как другой отводится от другого рамного рельса на расстояние, необходимое для свободного прохода гребней колес.

Перевод остряков из одного положения в другое осуществляется специальными стрелочными приводами через одну из тяг, а в пологих стрелочных переводах, остряки которых имеют значительную длину, — через две тяги и более. В приводе имеется устройство, запирающее остряки в том или ином положении и контролирующее их плотное прилегание к рамным рельсам. Тонкая часть остряка называется острием, а другой его конец — корнем. Корневое крепление обеспечивает поворот остряков в горизонтальной плоскости и соединение с примыкающими к ним рельсами.

Крестовина (рис. 8.2) состоит из сердечника 3, двух усовиков 1 и желобов 2 Она обеспечивает пересечение гребнем колес

рельсовых головок, а контррельсы направляют гребни колес в соответствующие желоба при прохождении колесной пары по крестовине. Точка пересечения продолжения рабочих граней сердечника крестовины называется ее математическим центром, а самое узкое место между усовиками — горлом крестовины. Угол а, образуемый рабочими гранями сердечника, называется углом крестовины.

Соединительная часть перевода, лежащая между стрелкой и крестовиной, включает в себя прямой участок и переводную кривую. Радиус этой кривой зависит от угла крестовины: чем меньше угол, тем больше радиус. Переводы с меньшими углами крестовины допускают более высокие скорости движения поездов. Стрелочные переводы крепят с помощью специальных башмаков,

подкладок, шурупов и костылей к переводным брусьям или железобетонным плитам, которые укладывают на балластную призму.

Симметричный стрелочный перевод (рис. 8.3) имеет те же основные элементы, что и обыкновенный, но благодаря меньшей длине остряков, крестовины и переводной кривой позволяет значительно сократить длину соединения путей. Симметричные переводы применяют при разветвлении основного пути на два боковых, расположенных под одинаковым углом а/2 к нему, при укладке путей на станциях. Весьма редко применяют разносторонний несимметричный перевод, имеющий разные углы отклонения двух боковых путей от основного.

Двойной стрелочный перевод разветвляет основной путь на три направления. Такие переводы применяют в стесненных условиях.

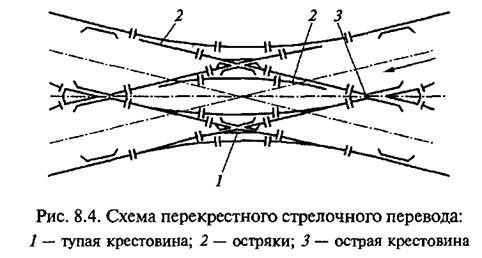

Перекрестный стрелочный перевод (рис. 8.4) позволяет подвижному составу переходить с одного пути на другой в обоих направлениях. Перевод имеет восемь остряков и четыре крестовины — две острые и две тупые.

Стрелочные переводы различаются типом рельсов, конструкцией остряков и значениями углов между пересекающимися в крестовинах рельсовыми нитями. Остряки могут быть прямолинейными и криволинейными. Последние образуют меньший угол с рамным рельсом, что облегчает вписывание подвижного состава в переводную кривую.

которая определяется следующим образом:

— целое число.

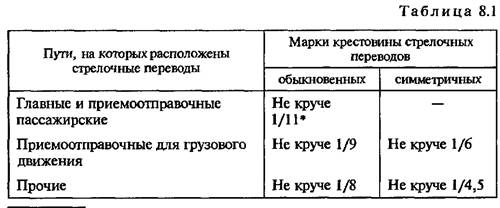

Согласно ПТЭ в зависимости от назначения пути используют стрелочные переводы с крестовинами, имеющими марки, указанные в табл. 8.1.

* При проходе пассажирских поездов только по прямому пути допустимы переводы с маркой крестовины 1/9.

На железных дорогах широко применяется стрелочный перевод усиленной конструкции с литой крестовиной марки 1/11 и гибкими остряками, допускающий движение поездов по прямому пути со скоростью до 160 км/ч. Существующие переводы пологой марки 1/18 применяют на маршрутах следования поездов при отклонении их с главного пути на боковое направление, где скорость движения составляет 80 км/ч.

На линии Москва—Санкт-Петербург используют стрелочные переводы с крестовиной марки 1/11, предназначенные для движения пассажирских поездов по прямому пути со скоростью 200 км/ч. Конструктивной особенностью этого перевода является наличие

крестовины, имеющей гибкий подвижной сердечник (рис. 8.5). В рабочих положениях такой сердечник плотно прилегает к соответствующей боковой грани усовика крестовины, благодаря чему образуется непрерывная поверхность катания для колес подвижного состава.
