Общий курс железных дорог

Рельсовые скрепления. Противоугоны

Рельсовый путь представляет собой две непрерывные рельсовые нити, расположенные на определенном расстоянии одна от другой благодаря креплению рельсов к шпалам и отдельных рельсовых звеньев друг к другу. Рельсы соединяют со шпалами с помощью промежуточных скреплений, которые должны обеспечивать надежную и достаточно упругую их связь, неизменную ширину колеи и необходимый уклон рельсов, не допускать их продольного смещения и опрокидывания, а при использовании железобетонных шпал помимо этого электрически изолировать рельсы и шпалы. Существуют три основных типа промежуточных скреплений: нераздельные, смешанные и раздельные.

При нераздельном скреплении (рис. 6.6, а) рельс и подкладки, на которые он опирается, крепят к шпалам одними и теми же костылями или шурупами. При смешанном скреплении (рис. 6.6, б) подкладки, кроме того, крепят к шпалам дополнительными костылями. Смешанное костыльное скрепление с применением клинчатых подкладок, имеющих уклон 1:20, широко распространено на дорогах нашей страны. Его достоинствами являются простота конструкции, небольшая масса, сравнительная легкость зашивки, перешивки и разборки пути. Однако такое скрепление не гарантирует постоянства ширины колеи и способствует механическому изнашиванию шпал.

При раздельном скреплении рельс соединяют с подкладками жесткими или упругими клеммами и клеммными болтами, а подкладки крепят к шпалам болтами или шурупами. Достоинства раздельного скрепления (возможность смены рельсов без снятия подкладок, большое сопротивление продольным усилиям, обеспечение постоянства ширины колеи) способствуют все более широкому его применению, хотя оно несколько дороже и сложнее по конструкции скреплений других видов. Кроме того, раздельное

скрепление не требует дополнительного закрепления пути для предотвращения его угона и позволяет снизить эксплуатационные расходы по сравнению со скреплениями других видов.

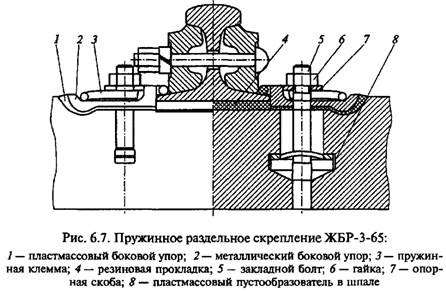

На железных дорогах России широко распространено раздельное скрепление КБ-65. Его недостатками являются большое число деталей, значительная масса и высокая жесткость. Поэтому в настоящее время началось активное внедрение нового бесподкладочного пружинного раздельного скрепления пониженной жесткости — ЖБР-3-65 (рис. 6.7), у которого масса и число деталей уменьшены более чем в 1,5 раза.

Кроме того, разработано анкерное рельсовое скрепление АРС-4 (рис. 6.8), наиболее перспективное для пути с железобетонными шпалами. Благодаря отсутствию резьбовых соединений оно не требует обслуживания, что позволяет существенно сократить затраты на содержание пути.

Рельсовые звенья соединяют друг с другом с помощью стыковых скреплений, основными элементами которых являются накладки, болты с гайками и пружинные шайбы. Стыковые накладки предназначены для восприятия в стыке изгибающих и поперечных сил. Двухголовые накладки (рис. 6.9) изготавливают из высокопрочной стали и подвергают закалке.

Болты, как и накладки, должны обладать высокой прочностью. Под их гайки для обеспечения постоянного натяжения подклады-вают пружинные шайбы. В последнее время переходят на применение шестидырных накладок.

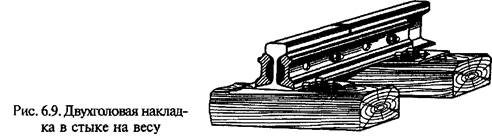

По расположению относительно шпал в качестве стандартных приняты стыки на весу (см. рис. 6.9), что обеспечивает большую упругость и удобство подбивки балласта под стыковые шпалы.

Так как с изменением температуры длина рельсов меняется, между их торцами в стыках оставляют зазор, наибольшая величина которого во избежание сильных ударов колес подвижного состава не должна превышать 21 мм. Каждому значению температуры воздуха (и рельсов) соответствует определенный стыковой зазор:

— соответственно наибольшая температура воздуха в данной местности и температура во время укладки рельса.

Для обеспечения возможности некоторого перемещения концов рельсов в стыках болтовые отверстия в ранее изготавливавшихся рельсах имели форму овала (с большой осью, направленной вдоль рельса) или круга большего диаметра, чем у болтов. Вновь выпускаемые рельсы имеют только круглые отверстия, что повышает прочность рельсов и упрощает технологию их изготовления.

На линиях с автоблокировкой на границах блокучастков применяют изолирующие стыки, препятствующие прохождению

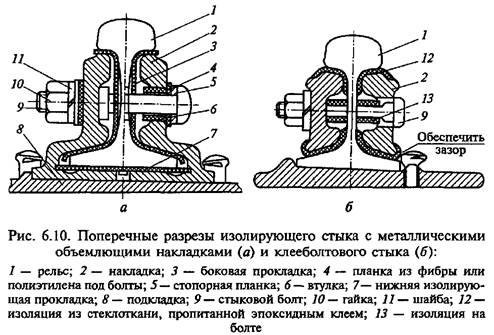

электрического тока от одного из соединяемых рельсов к другому. Существуют два типа изолирующих стыков: с металлическими объемлющими накладками и клееболтовые (рис. 6.10). В стыках первого типа изоляцию обеспечивают установкой прокладок и втулок из фибры, текстолита или полиэтилена. В стыковой зазор также помещают прокладку из текстолита или трикопа , имеющую очертания рельса. В последнее время все шире применяют клееболтовые стыки, в которых металлические стыковые накладки, изолирующие прокладки из стеклоткани и болты с изолирующими втулками соединяют с помощью эпоксидного клея с концами рельсов в монолитную конструкцию.

На линиях с электрической тягой и автоблокировкой для беспрепятственного прохождения тока через стык устанавливают специальные стыковые соединители.

Под действием сил, которые возникают при движении поездов, особенно при торможении на затяжных спусках, может происходить продольное перемещение рельсов по шпалам или вместе со шпалами по балласту, называемое угоном пути. На двухпутных участках угон происходит по направлению движения, а на однопутных линиях он бывает двусторонний.

Наилучший способ предотвращения угона пути связан с применением щебеночного балласта и раздельных промежуточных скреплений, которые обеспечивают достаточное сопротивление продольному перемещению рельсов и не требуют дополнительных средств их закрепления.

При нераздельном и смешанном скреплениях для предотвращения угона пути применяют противоугоны . Стандартные пружинные противоугоны (рис. 6.11) представляют собой пружинную скобу, защемляемую на подошве рельса и упирающуюся в шпалу. На 25-метровом рельсовом звене устанавливают от 18 до 44 пар про-тивоугонов .
