Общий курс железных дорог

Верхнее строение пути

Назначение, составные элементы и типы верхнего строения пути

Верхнее строение пути служит для направления движения подвижного состава, восприятия силовых воздействий от его колес и передачи их на нижнее строение.

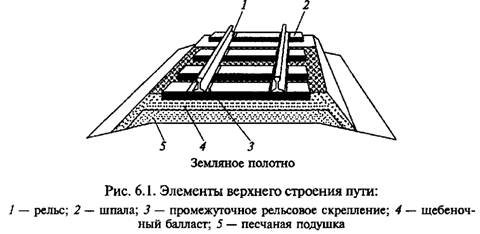

Верхнее строение пути (рис. 6.1) представляет собой комплексную конструкцию, включающую в себя балластный слой, шпалы, рельсы, рельсовые скрепления, противоугоны , стрелочные переводы, глухие пересечения, мостовые и переводные брусья. Рельсы, соединенные со шпалами, образуют рельсошпальную (путевую) решетку. При этом шпалы заглубляются в балластный слой, укладываемый на основную площадку земляного полотна.

Толщина балластного слоя и расстояние между шпалами должны быть такими, чтобы давление на земляное полотно не превышало величины, обеспечивающей его упругую осадку, исчезающую после снятия нагрузки.

Верхнее строение пути, подверженное воздействию неблагоприятных факторов (проходящие поезда, атмосферные осадки, ветер, колебания температуры), должно быть достаточно прочным, устойчивым, долговечным и экономичным.

Тип верхнего строения пути зависит от класса путей, который определяется грузонапряженностью , а также максимально допустимыми скоростями движения пассажирских и грузовых поездов. По грузонапряженности все пути подразделяют на пять групп,

* Приемоотправочные и другие станционные пути, предназначенные для сквозного пропуска поездов со скоростью 40 км/ч и более, подъездные пути со скоростью движения свыше 40 км/ч и горочные пути относятся к третьему классу. Станционные пути, не предназначенные для сквозного пропуска поездов, при установленной скорости 40 км/ч, а также специальные пути, предназначенные для обращения подвижного состава с опасными грузами, и сортировочные пути со скоростью движения 40 км/ч относятся к четвертому классу. Остальные станционные и подъездные пути относятся к пятому классу.

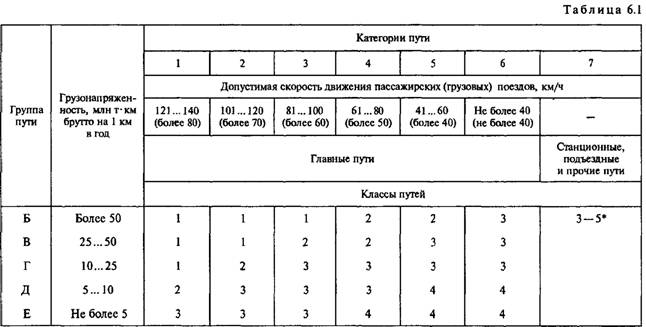

обозначаемых буквами Б —Е , а по допустимым скоростям — на семь категорий, обозначаемых цифрами. Классы, представляющие собой сочетание групп и категорий путей, обозначают цифрами (табл. 6.1). Пути, для которых установлена максимальная скорость движения пассажирских поездов более 140 км/ч, относятся к внеклассным; их укладку и обслуживание осуществляют в соответствии со специальными техническими условиями.

Принадлежность пути к соответствующему классу, группе и категории обозначается сочетанием цифр и буквы: первая цифра — класс пути, затем буква — группа пути, цифра после буквы — категория пути. Например, обозначение 2Б4 свидетельствует о принадлежности пути ко второму классу, группе Б и категории 4.

На главных путях первого и второго классов укладывают новые термоупрочненные рельсы массой 65 кг/пог . м, новые рельсовые скрепления, железобетонные или пропитанные деревянные шпалы и щебеночный балласт на песчаной подушке. Все элементы верхнего строения второстепенных станционных, подъездных и прочих путей, относящихся к пятому классу, обычно представляют собой старогодные элементы, ранее использовавшиеся на путях более высоких классов. На путях других классов укладывают как новые, так и бывшие в употреблении годные элементы верхнего строения пути.
