Маломощный силовой трансформатор

Определение числа витков обмоток трансформатора

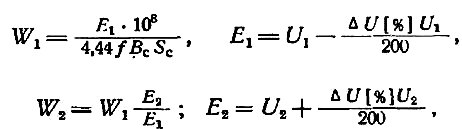

Числа витков первичной и вторичной обмоток однофазного трансформатора определяются из выражений

— по кривой рис. 9.

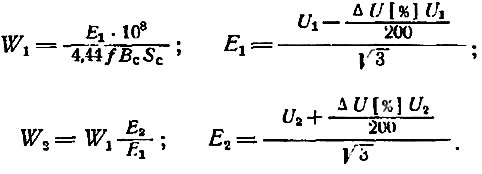

Число витков на фазу первичной и вторичной обмоток трехфазного трансформатора при соединении их звездой:

Определение сечения и диаметра провода обмотки

Предварительные значения поперечных сечений проводов обмоток определяются по формулам:

—из позиции 2.

Окончательные значения поперечных сечений и диаметров проводов выбираются по ближайшим данным ГОСТ из приложения I:

обмотку трансформатора следует выполнять проводом прямоугольной формы, или же при круглом проводе выполнять намотку обмотки в два-три параллельных провода.

Наибольшее применение для маломощных трансформаторов имеют провода марок ПЭЛ, ПЭТ и ПЭВ-2 с диаметрами до 1—2 мм и марки ПБД с диаметром свыше 1—2 мм.

Перечисленные марки проводов расшифровываются следующим образом:

ПЭЛ — провод эмалированный лакостойкий; ПЭТ — провод эмалированный лакостойкий с повышенной теплостойкостью; ПЭВ-2 — провод, изолированный высокопрочной эмалью в два слоя; ПБД — провод, изолированный двумя слоями обмотки из хлопчатобумажной пряжи.

Выбор размеров окна сердечника и укладка обмоток на стержнях трансформатора

и увеличивает расход стали и вес трансформатора. Заниженная высота окна повышает нагрев обмотки и увеличивает расход меди на них.

Как показывает опыт, наивыгоднейшая форма окна сердечника трансформатора получается при отношении высоты окна Н к его ширине Ъ в пределах 2,5—3 (рис. 1, 2 и 3).

Если при расчете сердечника трансформатора принята стандартная форма П-образных или Ш-образных пластин из приложения II, то размеры Я и 6 берутся из этого же приложения.

При расположении обмоток на стержнях сердечника трансформатора нужно иметь в виду следующее: чем меньше диаметр обмоточного провода, тем выше его стоимость. Поэтому для уменьшения общей стоимости трансформатора целесообразно обмотку с более тонким проводом располагать на стержне первой.

Для уточнения ширины окна сердечника Ь необходимо вычислить радиальную толщину обмоток трансформатора.

Число витков первичной обмотки в одном слое:

— берется из позиции 5;

= = 2—5 мм.

округляется до ближайшего большего целого числа.

Толщина первичной обмотки:

— берется из позиции 5. Число -витков вторичной обмотки в одном слое:

Число слоев вторичной обмотки однофазного однока-тушечного или трехфазного трансформаторов (рис. 10,б и в):

также округляется до ближайшего большего целого числа.

В однофазном двухжатушечном трансформаторе

(рис. 10, а). Толщина вторичной обмотки:

берется из позиции 5.

Ширина окна сердечника однофазного трансформатора с одной круглой катушкой (рис. 10,6):

—з азор от стержня до катушки (рис. 10,6);

— толщина изоляции между катушкой и стержнем, выполняемой обычно из электрокартона ;

— толщина изоляции между обмотками, выполняемая обычно в маломощных трансформаторах из электрона ртона и лакоткани толщиной 0,10—1,0 мм;

— толщина соответствующих обмоток, мм .

Ширина окна однофазного трансформатора с двумя круглыми катушками, а также трехфазного трансформатора с аналогичными катушками (рис, 10,а):

Ширина окна однофазного трансформатора с одно! прямоугольной катушкой (рис. 10,в):

—( коэффициент увеличения толщины

катушки за счет неплотностей прилегания слоев, в результате чего катушка приобретает овальный вид.

Ширина окна однофазного трансформатора с двумя прямоугольными катушками, а также трехфазного трансформатора с аналогичными катушками:
