Маломощный силовой трансформатор

Маломощные силовые автотрансформаторы

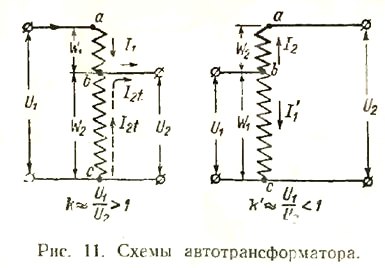

Автотрансформатор отличается от трансформатора ^ тем, что он имеет одну обмотку, часть которой одновре мен н о

принадлежит первичной и вторичной цепям (рис. 11). Ввиду этого передача мощности в автотрансформаторе из первичной цепи во вторичную происходит электрическим и магнитным путями. В конструктивном отношении различия между автотрансформатором и трансформатором. практически не существует.

Автотрансформатор выгодно применять в том случае, когда коэффициент трансформации близок к единице, так как в этом случае расчетная мощность его мала по сравнению с заданной мощностью, а следовательно, размеры, вес, стоимость и потери его значительно меньше аналогичных данных трансформатора той же мощности. Автотрансформаторы часто выполняются с секционированной обмоткой, что позволяет использовать их для подбора и регулирования напряжения различных устройств.

Расчет маломощных автотрансформаторов мало отличается от изложенного выше расчета маломощных трансформаторов .
