Теория систем автоматического управления

Метод корневых годографов

Качество системы управления с точки зрения быстродействия и запаса устойчивости может характеризоваться расположением корней числителя и знаменателя передаточной функции замкнутой системы, т. е. расположением нулей и полюсов передаточной функции (§ 8.5).

Зная эти корни, можно изобразить их расположение па комплексной плоскости корней. При расчете системы целесообразно проследить, как меняется общая картина расположения корней при изменении отдельных параметров, например коэффициента передачи разомкнутой системы, постоянных времени корректирующих цепей и т. п., с целью установления оптимальных значений этих параметров.

При плавном изменении значения какого-либо параметра корни будут перемещаться на плоскости корней, прочерчивая некоторую кривую, которую будем называть корневым годографом или траекторией корней. Построив траектории всех корней, можно выбрать такое значение варьируемого параметра, которое соответствует наилучшему расположению корней.

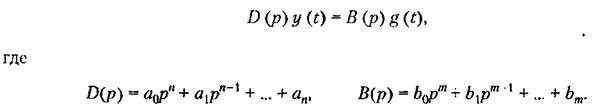

Первый способ построения траекторий корней заключается в следующем. Пусть имеется дифференциальное уравнение замкнутой системы (5.3), записанное для управляемой величины при наличии задающего воздействия;

Это уравнение записано здесь для случая равенства пулю возмущающих воздействий. Оно может быть записано также для любого возмущающего воздействия. Это не изменит его формы и не отразится на дальнейших рассуждениях.

Передаточная функция замкнутой системы

  внутри реально возможных пределов изменения этого параметра в данной системе. Для каждого из этих вариантов необходимо затем вычислить корни числителя и знаменателя (12.29). Результаты вычислений можно свести в таблицу, на основании которой легко строятся все траектории корней.

Если нужно выбрать два или несколько параметров системы, то такого рода вычисления нужно проделать несколько раз, меняя каждый раз один из параметров при заданных значениях всех остальных.

Вычисление корней при этом можно производить при помощи стандартных программ для цифровых машин с выводом траектории корней на экран дисплея. Другой способ построения траекторий корней рассмотрен в [91].
