Теория систем автоматического управления

Демпфирование с поднятием высоких частот

Выведение амплитудно-фазовой характеристики из запретной зоны может быть произведено поворотом ее высокочастотной части в положительном направлении, т. е. против часовой стрелки. Это показано пунктиром на рис. 10.15. Положительный фазовый сдвиг (фазовое упреждение) может быть получен посредством включения звеньев дифферепцирующего типа.

Если параллельно части основного канала управления включить идеальное дифференцирующее звено (рис. 10.6), то результирующая передаточная функция будет иметь вид

В области высоких частот фазовый сдвиг близок к 90°. Это и вызывает закручивание амплитудно-фазовой характеристики в высокочастотной области (рис. 10.15).

Одновременно с положительным фазовым сдвигом звено увеличивает пропускание высоких частот, так как модуль его частотной передаточной функции

будет тем больше, чем выше частота.

В случае, если положительный фазовый сдвиг, вносимый дифференцирующим звеном, является недостаточным для выведения амплитудно-фазовой характеристики из запретной зоны, могут применяться два дифференцирующих звена, включенных последовательно, что соответствует введению первой и второй производных от сигнала ошибки. Для идеальных дифференцирующих звеньев передаточная функция будет иметь вид

Дополнительный фазовый сдвиг в этом случае будет

Поднятие высоких частот будет здесь еще более заметным, так как модуль частотной передаточной функции этих звеньев

Реализация дифференцирующего звена, близкого к идеальному, может быть осуществлена, например, при использовании в следящей системе воспроизведения угла тахогеиераторов. Этот случай будет описай ниже при рассмотрении конкретного примера. Хорошие результаты дает также применение гироскопических датчиков угловых скоростей и дифференцирующих операционных усилителей.

В системах автоматического управления наиболее часто употребляются пассивные дифференцирующие звенья, подобные рассмотренным в § 10.2 (см. табл. 10.1) или их аналоги, выполненные на операционных усилителях. Однако из табл. 10.1 следует, что положительный фазовый сдвиг вносится этими звеньями не за счет поднятия высоких, а за счет подавления низких частот. Это вытекает из вида их передаточной функции:

раз.

С точки зрения выполнения требований но точности допустить такое снижение коэффициента нельзя. Поэтому одновременно с включением в цепь пассивного дифференцирующего звена необходимо предусмотреть восстановление прежнего коэффициента при помощи введения дополнительного усилителя или поднятия коэффициента усиления имеющегося усилителя. В результате общая передаточная функция пассивного дифференцирующего звена вместе с дополнительным усилителем будет иметь вид

Дополнительный фазовый сдвиг

Модуль частотной передаточной функции в этом случае

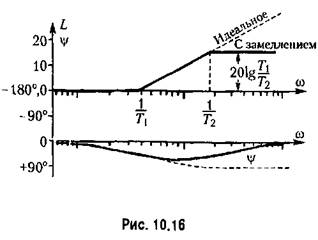

Логарифмические частотные характеристики пассивного дифференцирующего звена совместно с дополнительным усилителем, компенсирующим затухание, вносимое звеном на низких частотах, изображены па рис. 10.16. Здесь же пунктиром изображены характеристики идеального дифференцирующего звена, имеющего передаточную функцию вида (10.37). Как видно из сравнения этих характеристик, пассивное звено, в отличие от идеального, дает положительный фазовый сдвиг в ограниченной области частот при ограниченном поднятии высоких частот.

Аналогичный эффект дает применение отрицательных обратных связей, содержащих апериодическое звено (табл. 10.4),

Характеристика, подобная изображенной на рис. 10.16, может быть получена также при использовании активного дифференцирующего звена, состоящего из операционного усилителя (в режиме дифференцирования), включенного параллельно основному каналу в соответствии со схемой, изображенной на рис. 10.6.

Демпфирование посредством поднятия высоких частот или, соответственно, введение упреждения но фазе является универсальным методом, так как позволяет получить требуемый результат практически при любых передаточных функциях исходной системы, в том числе и при

наличии в канале управления неминимально-фазовых звеньев. Однако это не означает, что данный метод может быть рекомендован для использования во всех случаях. Поднятие верхних частот расширяет полосу пропускания системы, что приводит к увеличению ее быстродействия и одновременно усиливает влияние на систему высокочастотных помех. При большом уровне помех на входе или в канале управления поднятие верхних частот может привести к неприемлемым результатам. Поэтому данный метод демпфирования имеет ограниченную сферу применения. Она определяется в основном теми случаями, когда введение положительного фазового сдвига является принципиально необходимым для получения устойчивой работы, а также теми случаями, когда необходимо повысить быстродействие системы при допустимости возрастания влияния высокочастотных помех.

В некоторых случаях при поднятии верхних частот приходится предусматривать меры одновременного подавления высокочастотных помех путем введения специальных узко- или широкополосных фильтров. Иногда задача может оказаться вследствие этого весьма сложной.
