Технология термической обработки металлов

Термическая обработка метчиков

Метчики служат для нарезания черновой, промежуточной и чистовой внутренних резьб.

Точность резьбы, нарезаемой метчиком, зависит от термической обработки. При термической обработке изменяются диаметр, и шаг метчиков. Режущие свойства метчиков и способность их противостоять нагрузкам от сил резания зависят от твердости режущей части при сохранении вязкой сердцевины. Поэтому для уменьшения деформации и получения высокого качества метчики не должны иметь сквозную закалку по всему сечению.

Метчики изготовляют из инструментальной углеродистой стали У12А (ручные) и из быстрорежущих сталей Р18 и Р9 (ручные

машинные и гаечные). Метчики диаметром более 9 мм изготовляют составными (сварными) — режущая часть из быстрорежущей стали, хвостовая часть из сталей 40, 45, Стб. Термическая обработка сварных метчиков аналогична термической обработке сварных сверл.

Метчики из углеродистой стали закаливают в двух средах (сначала в воде, затем в масле), либо в воде, затем в расплавленной соли (для метчиков диаметром более 10—12 мм). Применяют также ступенчатую закалку в соляной ванне (150—200° С) для

метчиков диаметром до 10—12 мм. Схема технологического процесса термической обработки метчиков из стали У12А приведена на рис. 173.

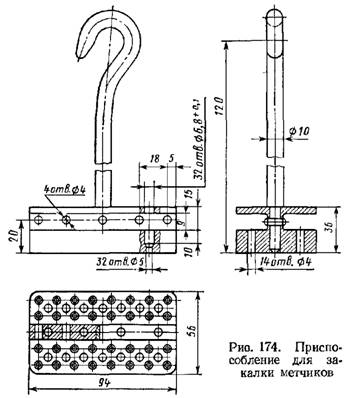

Для получения разной твердости рабочей части (HRC 60—62) и квадрата (HRC 30—45) метчика на заводе Фрезер применяют специальное приспособление (рис. 174) — чугунную колодку с двумя полками.

Метчики устанавливают в приспособление и нагревают в ванне целиком рабочей частью вверх. Затем нагретые метчики погружают (в том. же приспособлении) в щелочную охлаждающую ванну при 150—200° С. Квадрат метчика, находящийся в чугунной колодке, охлаждается с меньшей скоростью, чем рабочая часть, и получает неполную закалку.

В результате использования автоматических агрегатов производственный цикл термической обработки был сокращен в несколько раз, повысилась производительность труда, высвобождены производственные площади, уменьшен брак. На некоторых машиностроительных заводах успешно внедряют закалку метчиков с индукционным нагревом на специальных автоматах.
