Меню сайта

загрузка...

Предыдущая     |         Содержание     |    следующая

Вторичная переработка полимеров

Повторная стабилизация ПВХ

ПВХ, восстановленный из изделий с длительным сроком службы, например, кровельные листы, трубы или строительные конструкции, такие как оконные рамы, обычно содержат очень большое количество тепловых стабилизаторов, оставшихся после первого жизненного цикла. Несмотря на это, повторная стабилизация представляется необходимой для предотвращения сильного обесцвечивания [9, 19]. Для использования при повторной переработке рекомендуются

смеси карбоксилатов цинка и кадмия (в количествах до 2,5%) с добавлением некоторых дополнительных стабилизаторов. Можно ожидать, что системы повторной стабилизации с тепловыми стабилизаторами на основе пиримидина заменят свинцовые системы во вторично перерабатываемых полимерах [20].

Повторная стабилизация смешанных пластмасс

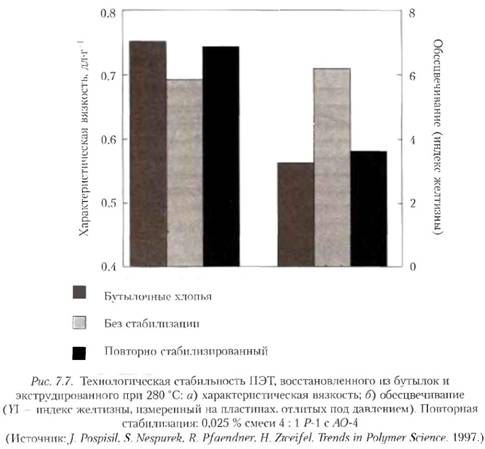

стабилизация также очень эффективна в отношении полиолефинов, содержащих технический углерод. Отрицательное воздействие черного пигмента на тепловую стабильность полностью компенсируется с помощью концентрата составного стабилизатора в сочетании со смесью 1:1 НА5-2 и НЛ5-3 (рис. 7.8).

Ударная модификация

Ударные модификаторы улучшают удлинение при разрыве и ударную вязкость вторично переработанных пластмасс [9, 22]. Наиболее широко используемыми ударными модификаторами являются термопластичные эластомеры, такие как стиролбутадиенстирольные (СБС) триблоки, сополимеры полистирол-блок-(этилен-со-бутилен)-блок-стирол (СЭБС) или этиленпропилендиеновый полимер (ЭПДМ), которые могут применяться так же, как вещества, эффективно улучшающие совместимость. Модуль упругости, удлинение при разрыве и прочность при растяжении несовместимой смеси из вторичных пластмасс, состоящая из приблизительно 45 % ПЭТ, 35 % ПЭ и 20 % ПВХ были значительно улучшены добавлением 10 % СЭБС или ЭПДМ [9].

Наполнители

Определенное улучшение значений модуля упругости, ударной вязкости и прочности при растяжении вторичных пластмасс может быть достигнуто с помощью наполнителей [9, 21]. Однако перерабатываемость и удлинение при разрыве одновременно уменьшаются. Например, положительное влияние на механические свойства несовместимых смесей ПЭТ/ПЭВП наблюдалось при добавлении воллаонита или стекловолокна — 20 % стекловолокна улучшают модуль на 50 %, ударную вязкость примерно на 70 %, а прочность при растяжении на 110 %; при этом удлинение при разрыве остается почти неизменным. Перерабатываемость стала хуже из-за возросшей вязкости.
