Вторичная переработка полимеров

Фракционирование

Разделение по размеру и форме частиц является целью фракционирования. Разделение компонентов в смеси гранул осуществляется с помощью ситовых. проточных или валковых экранов.

Сортировка с помощью сита

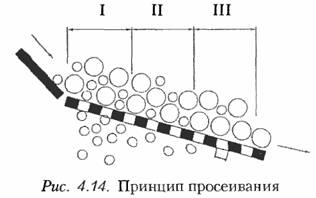

Экран (сито с множеством геометрически подобных отверстий) разделяет частицы в соответствии с их характеристиками и характерной длиной (рис. 4.14).

Не все частицы являются круглыми, и длинные частицы с диаметром, меньшим, чем отверстия сита, могут в них попадать; в результате имеется различие между идеальным и реальным качеством разделения.

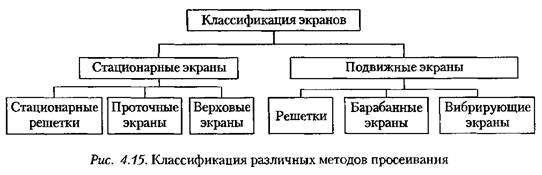

Здесь приведена классификация для стационарных и подвижных экранов. Для перемещения просеиваемого материала в системах с неподвижным экраном используется сила тяжести, поток или проталкивающее/втягивающее устройство. Подвижные экраны работают за счет движения сита относительно частиц (рис. 4.15).

Стационарные решетки

Сырье загружается на решетки, установленные под определенными углами. Разделение происходит под действием силы тяжести. Решетки состоят из вращающихся валов со щелями (или небольшими отверстиями) между ними. Они применяются в грануляторах и молотковых мельницах.

Проточные экраны

В этом случае сырье в виде взвеси в жидкости проходит через фильтр типа решетки. Наклон фильтра определяет проходы между стержнями, которые задают размер прошедших насквозь фрагментов. Вода и самые мелкие частицы отделяются. Такие фильтры часто применяются на конечном этапе влажной переработки.

Верховые экраны

В этом случае реализована комбинация просеивания и движения сырья. Эффективное отсеивание/просеивание достигается постоянным перемешиванием сырья. Удаление грязи и пылевых частиц позволяет транспортировать сырье на более значительную высоту.

Решетки

Параллельные червячные стержни установлены таким образом, чтобы между ними оставались лишь узкие отверстия. При этом крупные частицы проходят дальше, а мелкие падают в отверстия,

Барабанные экраны

Здесь сырье попадает в установленный под углом вращающийся барабан. Вращение перемещает и перемешивает материал. Угол наклона определяет время нахождения сырья в барабане. Такие агрегаты часто используют для предварительной сортировки бытовых и коммерческих отходов.

Вибрирующие экраны

Эти экраны работают примерно так же, как вибрирующий конвейер; различие состоит в том, что сырье проходит по экрану, а не по желобу. На рис. 4.16 показаны области применения просеивающих устройств для получения различных распределений частиц по размеру, а также градация частиц при фракционировании.
