Меню сайта

загрузка...

окна для дачи
Предыдущая     |         Содержание     |    следующая

Вторичная переработка полимеров

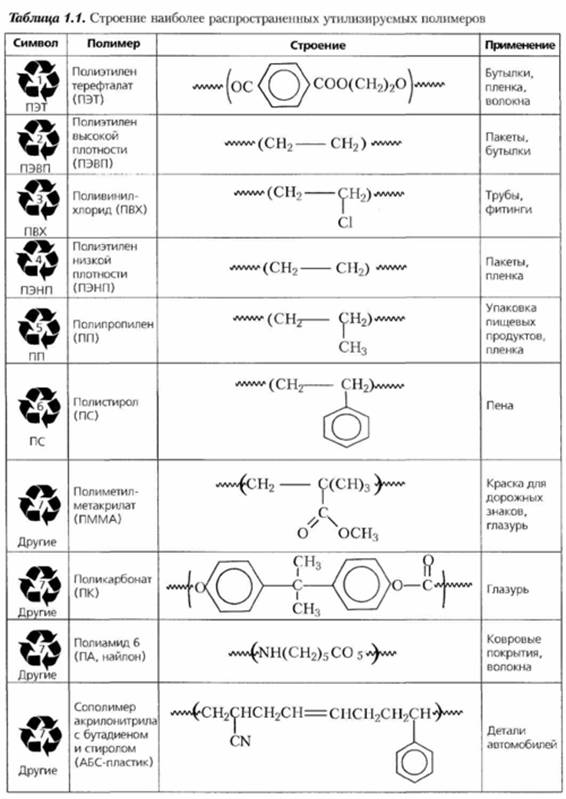

Полиэтилентерефталат

~ 20 000) применяется для изготовления волокон; в других приложениях используется материал с более высокой молекулярной массой.

максимальная скорость кристаллизации достигается при -170 "С.

Термодеструкция ПЭТ имеет место в температурном диапазоне 290-310 °С. Деструкция происходит статистически вдоль полимерной цепи; основными летучими продуктами являются терефталевая кислота, уксусный альдегид и монооксид углерода. При 900 °С генерируется большое число разнообразных углеводородов; в основном летучие продукты состоят из диоксида углерода, монооксида углерода и метана. Для предотвращения окисления ПЭТ во время переработки можно использовать широкий ряд антиоксидантов. Полезные свойства ПЭТ приведены в табл. 1.2.

ПЭТ находит разнообразные применения благодаря широкому спектру свойств, а также возможности управлять его кристалличностью. Основное

для создания кристалличности.

Проблемой, связанной с переработкой ПЭТ, является его тенденция к самопроизвольной кристаллизации с течением времени, то есть старение. Это приводит к изменению свойств материала, что может вызвать изменение размеров изделия (усадку и коробление).

Другие области применения ПЭТ охватывают текстильные волокна, электрическую изоляцию и изделия, получаемые раздувным формованием. Для многих применений лучшими свойствами обладают сополимеры ПЭТ.

Вторично ПЭТ перерабатывают всеми основными способами. Однако и здесь есть некоторые проблемы. Например, вещества, с помощью которых приклеивают этикетки, могут при переработке вызывать обесцвечивание и потерю прозрачности материала, а остаточная влага способна вызвать деструкцию полимера. В свою очередь, продукты разложения вызывают пожелтение материала и изменяют его механические свойства. Недавно было установлено, что ПЭТ можно подвергать пиролизу для получения активированного угля.

Полимером, подобным ПЭТ, является полибутилентерефталат (ПБТ), где этиленгликольная группа заменена на бутиленгликольную. Это влечет некоторое изменение свойств, в частности, снижение температур стеклования и плавления, уменьшение полярности и увеличение эластичности. В таких приложениях, как бутылки для газированных напитков, используются смеси ПЭТ с полиэти-леннафталатом (ПЭН). ПЭН более дорогой материал, но он медленнее кристаллизуется и имеет менее выраженные эффекты старения.
