Технология переработки нефти и газа. Часть2

Диаметр реактора в первой реакционной зоне

Диаметр реактора для первой зоны определяется по уравнению:

SS – сечение реактора, занятое стояками катализатора, м2;

V – объемный расход смеси паров сырья водяного пара и катализатора,

поступающей в реактор из стояка катализатора, м3/с; W – допустимая скорость смеси в переходной зоне от псевдоожиженно-

го слоя до зоны отпарки. W = 0,6 м/с (принята по данным в кн. Кузнецов А.А. и др. Расчеты про-цессов и аппаратов нефтеперерабатывающей промышленности. – 1974. – С.222, 225; кн. Бондаренко Б.И. Установки каткрекинга. – 1958. – С.150; Су-ханов В.П. Катпроцессы в нефтепереработке. – 1973. – С.106).

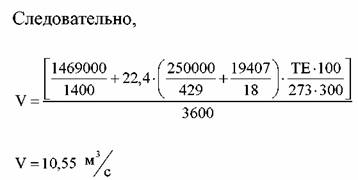

Объемный расход паров сырья, водяного пара и катализатора определя-ется по формуле:

GK – расход циркулирующего катализатора, кг/ч;

РК – плотность частиц катализатора, кг, РК = 1400 кг/м3; GC – расход паров сырья, кг/ч, GC = 250 000 кг/ч;

МС – молярная масса сырья, МС = 429;

VП – расход водяного пара, кг/ч, VП = 19 407 кг/ч;

ТЕ – температура смеси, поступающей в реактор, К, ТЕ = 813 К = 540°С;

Р – давление в первой зоне, кПа, Р = 300 кПа.

При этом расходе смеси живое (свободное) сечение реактора для первой зоны должно быть

Часть площадки сечения реактора (SS) занята стояками, по которым, выделенный в сепарационном устройстве, закоксованный катализатор посту-пает в отпарную зону реактора.

Площадь сечения стояков определяется по формуле:

VK – объемный расход катализатора, проходящего через стояк, м3/с;

W – скорость движения потока катализатора в стояке, м/с.

Принимаем, что в сепарационном устройстве выделяется 90% катализа-тора выходящего из реактора, т.е.

1425000 · 0,9 = 1282500 кг/ч (см. табл. 4.6)

W = 0,4 м/с (принимается по данным кн. Суханов В.П. Каталитические процессы в нефтепереработке. 1973. – С.106)

720 – принятая насыпная плотность катализатора, кг/м3.

По данным фи рмы UOP насыпная плотность може т до ходит ь до 880 кг/м3 (см. Manual MSCC, стр. VI-23).

Следовательно, истинная площадь сечения реактора составляет:

Для перетока отработанного катализатора, выделенного из продуктов реакции на их выходе из реактора в сепарационном устройстве принимаем 4 стояка.

Тогда диаметр стояка равен:

  2

где 1,42 - сечение четырех стояков, м ;

4 - количество стояков.

Диаметр реактора в первой реакционной зоне будет равен, в соответствии с уравнением 1:
