Технология переработки нефти и газа. Часть2

Расчет материального баланса установки и топливно-химического блока НПЗ

В этом разделе следует указать, со ссылкой на поточную схему НПЗ, откуда поступает сырье на установку, количество сырья (т/год) и его состав, количество дней работы установки в году. Выходы получаемых продуктов на сырье рассчитываются или принимаются по литературным данным с учетом характеристики сырья /10-17/. Для расчета материальных балансов таких ус-тановок, как катриформинг, каткрекинг и гидрокрекинг можно применить кафедральные программы для ЭВМ /27-29/.

При расчете материального баланса установки ART применяются ли-тературные данные и нижеприведенные уравнения, составленные на основе этих данных /11, 12/. Выходы продуктов в процессе ART:

выход сероводорода, % мас. – H2S=0,12×SC;

выход сухого газа (С1-С2), % мас. – GC=0,44×[6,4+(0,982-PC)×11,8]; выход сжиженного газа (С3-С4), % мас. – GPL=0,56××[6,4++(0,982-PC)×11,8]; выход бензина (нк-180°С), %мас. – GB=100-GC-GPL-LGO-HGO-K; выход легкого газойля (180-360°С), % мас. –

LGO=0,23×[70++(0,982-PC) ×11,4]; выход тяжелого газойля (>360°С), % мас. –

HGO=0,786×[70-(0,982-PC) ×11,4; выход кокса (сжигаемый), % мас. – K=0,8×KK,

где SC – содержание серы в сырье, % мас.;

РС – относительная плотность сырья при 20°С; КК – коксуемость сырья, % мас. Содержание серы в полученных продуктах процесса ART составляет: в бензине, % мас. – SB0,1ЧSC в легком газойле, % мас. – SLG0,3ЧSC в тяжелом газойле, % мас. – SHGSC

где SC – содержание серы в сырье, % мас.

При составлении материального баланса установок, где получается газ, который применяется в качестве сырья для каких-то процессов, необходимо указывать его состав, т.е. указывать содержание метана, этана, этилена, про-пана, пропилена и т.д. на основе литературных данных.

При составлении материального баланса установок потери сырья при-нимаются на уровне 0,3% мас. Примеры составления материального баланса даются в литературе, один из которых приведен в таблице 4 /10, 15, 20, 25, 26/.

Далее на основе материальных балансов установок составляется мате-риальный баланс топливно-химического блока НПЗ. Количество получаемых нефтепродуктов представляется в т/год и % мас. на нефть. В таблице матери-ального баланса НПЗ получаемые продукты записываются последовательно по мере их утяжеления от сухого газа до битума.

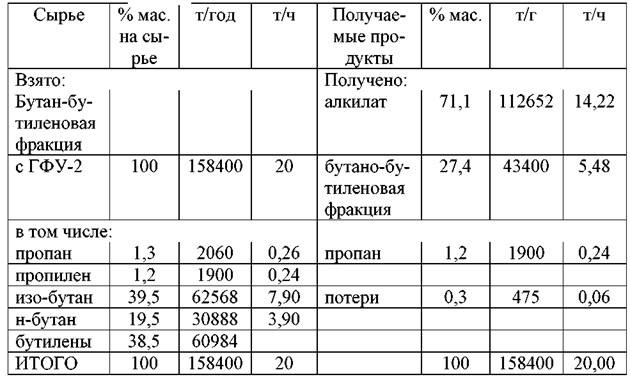

Таблица 4 – Материальный баланс установки алкилирования изобутана оле-финами

Количество каждого нефтепродукта выдается с указанием его составных частей, например:

бензин – 1 520 000 т/год,

в т.ч. с установок катриформинга – 800 000 т/год;

изомеризации – 120 000 т/год;

каткрекинга – 600 000 т/год.

После составления таблицы материального баланса НПЗ делается заключение о глубине переработки нефти, о выходе светлых нефтепродуктов на нефть и сырья для НХС.
