Технология переработки нефти и газа. Часть2

Сырье установки катриформинга

Физико-химические свойства сырья принимаем по данным МНПЗ (см. табл.5.2):

плотность сырья r24 0 = 0,736 содержание углеводородов, % масс.

ароматических – 8,7

нафтеновых – 31,0

парафиновых – 60,3

В данной методике сырье условно представляется тремя углеводорода-ми (P, N. A). Эти углеводороды определяются на основе молярной массы и химсостава сырья и химического строения углеводорода с учетом среднего содержания атомов углерода (углеродное число) в молекуле усредненного углеводорода. При расчете углеродного числа, на основе которого устанавливается химическая формула углеводорода, получается кубическое уравнение. В кн. Кузнецова А.А. (стр.256) предлагается графический метод его решения.

Это требует много времени. Мы предлагаем программу для ЭВМ на языке Паскаль для расчета углеродного числа.

Известно, что в сырье установки каталитического риформинга могут присутствовать углеводороды с углеродным числом от 6 до 11, что позволяет организовать цикл с применением оператора повтора Repeat с применением условия окончания Until. Условие окончания цикла определяется тогда, когда при определенном углеродном числе с заданной точностью, например 0,01, рассчитываемое значение молярной массы будет ³ молярной массе сырья.

На языке Паскаль эта программа (cnombr) представлена в Приложении Вводя в программу вышеприведенные данные, получаются такие ре-зультаты расчета:

Молярная масса сырья МС = 111,8 кг/кмоль; Молярная масса ароматики сырья МА = 105,4 кг/кмоль; Молярная масса нафтенов сырья MN = 111,4 кг/кмоль; Молярная масса парафинов сырья МР = 113,4 кг/кмоль; Углеродное число сырья С = 7,96.

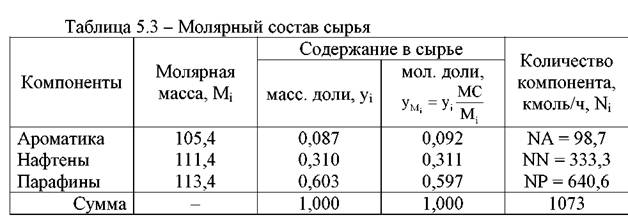

Рассчитываем молярные доли компонентов сырья.

  .

кмоль/час сырья (см. табл.3.2)

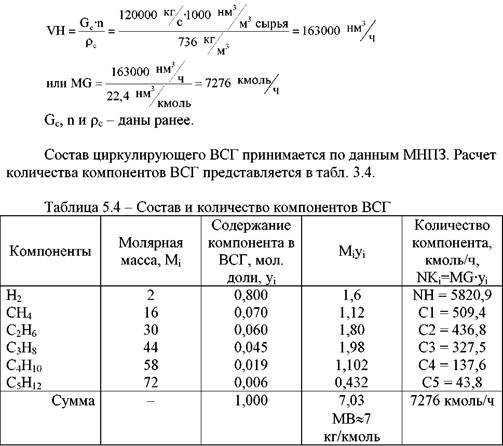

Расход ВСГ

Количество парафиновых углеводородов в циркулирующем газе:

NPC = 7276- 5820,9(Н) = 1456 кмоль/  2 /ч

Выход ароматических углеводородов зависит от парциального давления компонентов сырьевой смеси.

Принимаем по данным МНПЗ общее давление газосырьевой смеси на входе

в 1 ый П

  реактор - 1800 ка (p )

во 2 реактор - 1700 кПа;

3 реактор - 1600 кПа.

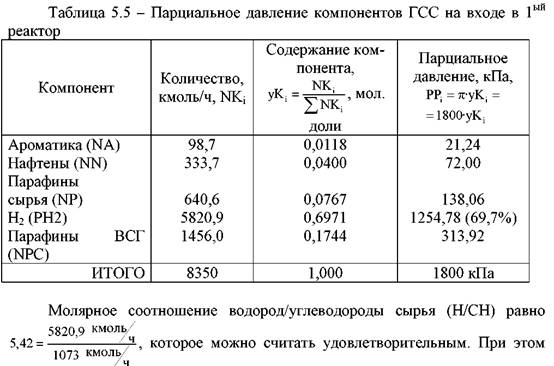

Расчет парциального давления компонентов газосырьевой смеси (ГСС) входе в 1 реактор представлен в табл. 5.5.

соотношении установка катриформинга имела пробег без регенерации катали-затора более 2х лет. Ранее было рассчитано соотношение Н/СН = 5,5, расхож-дение допустимо. Принимаем среднюю объемную скорость подачи сырья в реакторы W = 1,112-1 (по данным МНПЗ). Тогда объем катализатора в 3х реак-торах составит:

– объемный расход сырья, определен ранее, м3/ч.

Масса катализатора в 3х реакторах

МК = 146 м3 · 660 кг/м3 = 96360 кг где 660 кг/м3 – насыпная плотность катализатора.

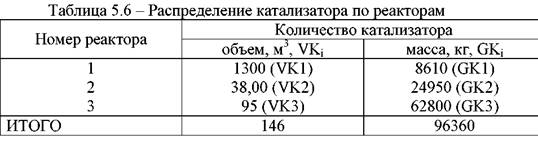

Принимаем распределение катализатора между реакторами по данным МНПЗ в соотношении 1:2,9:7,3. Тогда количество катализатора в каждом ре-акторе принимает значения, представленное в табл. 5.6.
