Технология переработки нефти и газа. Часть2

Расчет третьей реакционной зоны реактора

В третьей реакционной зоне заканчивается процесс крекинга и достига-ется заданный выход бензина (см. Табл.4.5). В этой зоне образ уется 13,7% масс. (1-0,863) бензина от его общего выхода (см. Табл.4.7).

Температура выхода продуктов процесса крекинга из третьей зоны реактора

Температура выхода продуктов из третьей зоны определяется на основе теплового баланса зоны. Количество тепла, поступающего в третью зону, рав-но количеству тепла, выходящего из второй реакционной зоны, без тепла ре-акции и потерь. В третьей зоне принимаем, что потери тепла отсутствуют, т.к. корпус зоны находится внутри осаждающего потока катализатора. Тогда при-ход тепла в третью зону равен:

een = 460 967 – 3 873 – 400 = 456 694 кВт

Итоги расчета:

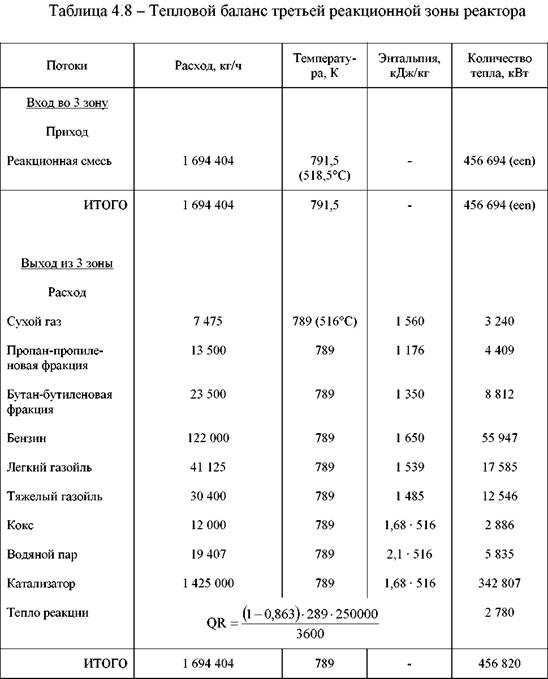

Тепловой баланс третьей реакционной зоны представлен в табл.4.8. Те-пловой баланс рассчитан с применением ПЭВМ по программе <<trizona>>, которая представлена после табл.5. На основе теплового баланса третьей ре-акционной зоны получена температура продуктов крекинга на выходе из третьей зоны, т.е. на выходе из реактора, равная 516°С (789 К).

Температура на входе в третью зону ТЕ = 791,5 К = 518°С

Температура на выходе из третьей зоны ТХ = 789 К = 516°С

Время контакта в третьей реакционной зоне реактора и ее размеры

Расход реакционной смеси на выходе из третьей зоны.

Для расчета расхода реакционной смеси на выходе из третьей зоны применяются те же уравнения, которые применялись для расчета первой и второй реакционной зон.

Объемный расход реакционной смеси на выходе из третьей реакцион-ной зоны равен:

Выходы продуктов приняты на основании табл.4.8. Давление в третьей реакционной зоне принято 270 кПа.

Средний объемный расход компонентов в третьей реакционной зоне со-ставляет:

где 22,6 – объемный расход компонентов на входе в третью реакционную зону, т.е. на выходе из второй зоны, м3/с.

Время контакта (НК3) реакционной смеси с катализатором принимаем в этой зоне с учетом выхода в ней целевых продуктов по отношению к их выхо-ду во второй реакционной зоне:

где 0,67 и 0,863 – доля выхода целевых продуктов в первой и второй реак-ционных зонах от общего выхода (см. табл.4.6, 4.8); 1,2 – время контакта во второй реакционной зоне, с.

Учитывая то, что в третьей зоне создается высокое соотношение катали-затор/непревращенное сырье, принимается время контакта 0,6 с (36 милисе-конд).

Тогда объем третьей реакционной зоны составит:

VZ3 = VC3 · HK3 = 24 · 0,6 = 14,5 м

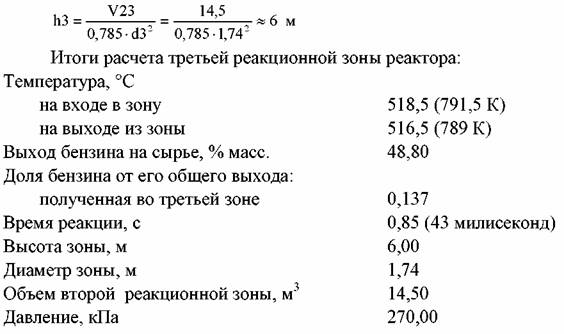

Диаметр третьей реакционной зоны равен верхнему диаметру усеченного конуса, объем которого составляет вторую реакционную зону, т.е. d3 = 1,74 м. Следовательно, высота третье реакционной зоны равна:

Размер и количество отверстий в сепарационоой системе на выходе из реакционной зоны реактора

Для обеспечения завихрения и, следовательно, сепарационного эффекта, скорость истечения газообразного потока должна быть в пределах 15-е-25 м/с (см. А.И.Скобло и др. Процессы и аппараты нефтеперерабатывающей и нефтехимической промышленности. - 1982 г. - С.372). Скорость истечения газопродуктовой смеси на выходе из отверстий сепарационного устройства принимается 21 м/с (WS).

Размер отверстий принимается:

длина - 0,940 м;

ширина - 0,430 м.

Общая площадь сечения одного отверстия:

SO = 0,94 · 0,43 = 0,4 м .
