Технология переработки нефти и газа. Часть 1

Технологические схемы процесса алкилирования избутана олефинами

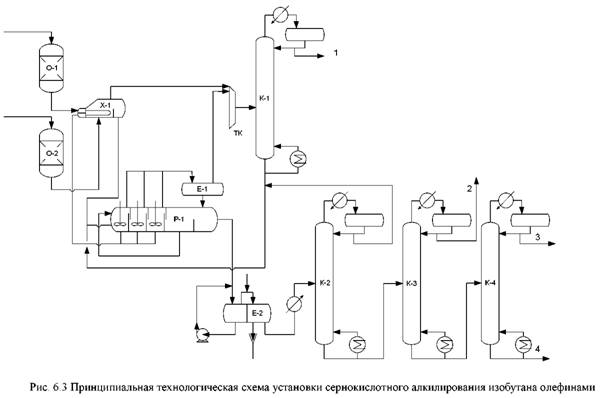

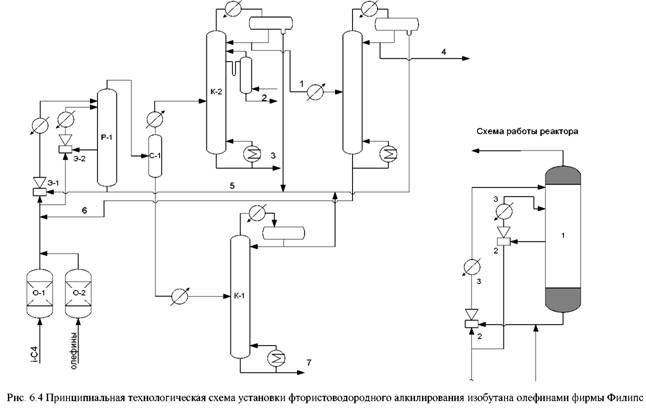

Как было сказано ранее, наибольшее распространение в промышленности нашли процессы сернокислотного алкилирования с каскадным реактором (рис. 6.3) и фтористоводородного алкилирования (рис. 6.4 и 6.7) изобутана олефинами.

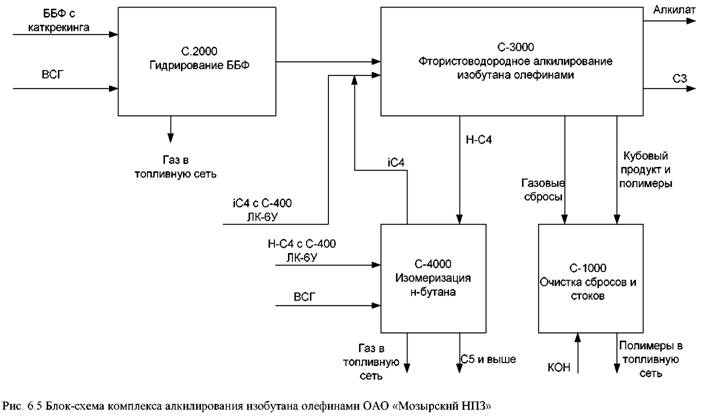

Установки последнего типа строятся, как правило, в виде комплекса, структура которого для Мозырского НПЗ имеет вид, изображенный на рисунке 6.5. В его состав входят секции гидрирования ББФ (рис. 6.6), алкилирования (рис. 6.7), изомеризации н-бутана (рис. 6.8) и очистки сбросов и стоков (рис. 6.9).

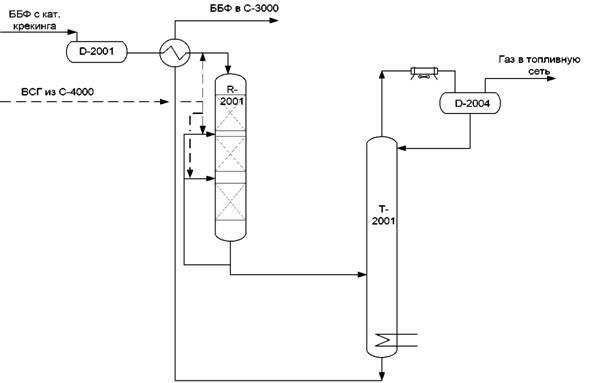

Рис. 6.6 Технологическая схема секции 2000 (гидрирование ББФ) комплекса алкилирования изобутана олефинами ОАО Мозырский НПЗ

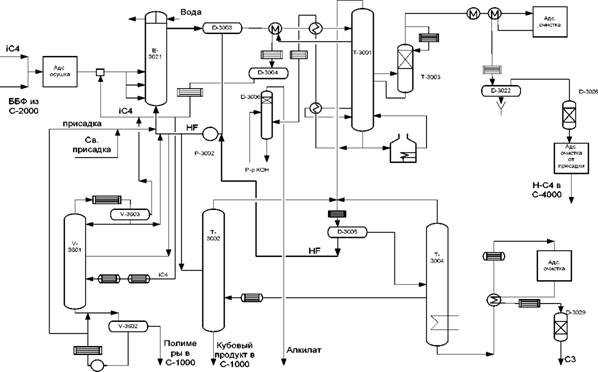

Рис. 6.7 Технологическая схема секции 3000 (алкилирование) комплекса алкилирования изобутана олефинами ОАО Мозырский НПЗ

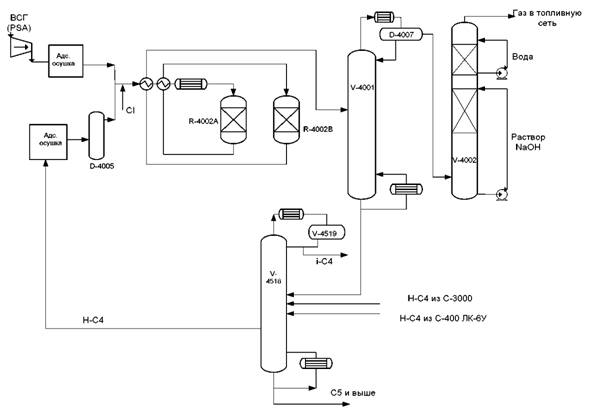

Рис. 6.8 Технологическая схема секции 4000 (изомеризация н-бутана) комплекса алкилирования изобутана олефинами ОАО Мозырский НПЗ

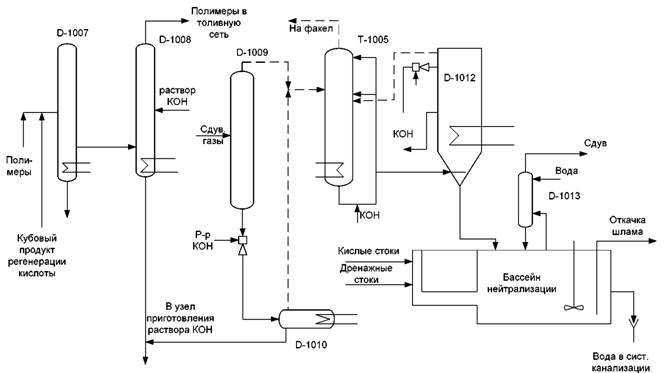

Рис. 6.9 Технологическая схема секции 1000 (утилизация кислых сбросов и стоков) комплекса алкилирования изобутана олефинами ОАО Мозырский НПЗ
