Технология переработки нефти и газа. Часть 1

Основные факторы процесса каталитического крекинга

Факторами процесса каталитического крекинга называются параметры технологического режима, которые определяют выход и качество получаемых продуктов, экономические показатели производства и его экологическую характеристику. Пределы их значений зафиксированы в технологическом регламенте установки. В процессе ее эксплуатации эти параметры поддерживаются на постоянном уровне при условии неизменного состава сырья и катализатора.

Основными факторами процесса являются: физикохимические свойства сырья, температура в реакторе, кратность циркуляции катализатора, давление в рабочей зоне реактора, время контакта сырья с катализатором, расход водяного пара в реактор, рециркуляция газойля.

При соответствующих значениях факторов процесса каталитического крекинга достигается определенная глубина превращения сырья. В технической литературе понятие глубина превращения или глубина крекинга часто заменяется термином конверсия. Под глубиной превращения или конверсией обычно понимают суммарный выход газа, бензина и кокса, выраженный в процентах. Следует сказать, что эта величина является, в известной мере, условной, т.к. не учитывает химические реакции, ведущие к образованию легкого каталитического газойля. Кроме того, тяжелый каталитический газойль, пределы выкипания которого совпадают с таковыми для сырья, считается "условно непревращенной" его частью. В действительности, пройдя через реакционную зону, тяжелый газойль становится качественно иным, однако количественно определить эти изменения невозможно. Поэтому глубиной превращения или конверсией можно пользоваться как сравнительным показателем, характеризующим протекание процесса при различных условиях.

Конверсия выше 80% мас. считается высокой, в пределах 67-77 – средней и менее 67 – низкой. Максимальный выход бензина обычно достигается при конверсии 75-79% мас.

С конверсией связано такое понятие, как жесткость технологического режима процесса. Жесткий режим – это повышенные температура в реакторе, кратность циркуляции катализатора, обеспечивающие высокое значение конверсии и, как следствие, увеличение выхода кокса и максимальное октановое число бензина.

Показатели качества сырья и их влияние на результаты каталитического крекинга были рассмотрены в предыдущей главе. Здесь мы остановимся на других факторах процесса, в основном, с точки зрения получения главного продукта – бензина.

Температура в реакторе. В процессе каталитического крекинга основные химические реакции протекают с поглощением теплоты и по этой причине температура продуктов крекинга снижается по мере их продвижения от зоны контакта сырья с катализатором до выхода из реактора. Перепад температуры по высоте реактора может достигать 30-40°С. Ее значения контролируются в нескольких точках, расположенных по высоте и сечению реактора. В рабочем режиме установки она изменяется в пределах 490-530°С. За температуру в реакторе обычно принимают температуру продуктов реакции на выходе из него при входе в циклоны. Она зависит от расходов вводимых в реактор сырья и катализатора, их температуры, активности катализатора, глубины превращения, количества подаваемого водяного пара, степени распыления сырья и его физико-химических свойств. Температура в реакторе, наряду с кратностью циркуляции и температурой регенерированного катализатора, относится к основным параметрам, которые можно изменять в процессе работы установки. При эксплуатации установки активность и селективность катализатора снижаются. Поэтому, а также из-за его потерь через циклоны реактора и регенератора, в систему циркуляции вводят свежий или равновесный катализатор. Для сохранения выхода бензина и его октанового числа требуется постоянная, желательно равномерная, подпитка катализатора и повышение температуры в реакторе. Эти операции приводят к возрастанию скорости первичных (расщепление тяжелых углеводородов сырья при их контакте с катализатором) и вторичных (превращение углеводородов, образовавшихся в результате первичных реакций) химических реакций, что способствует росту конверсии сырья, изменению выхода и состава получаемых продуктов. В среднем, повышение температуры в реакторе на 10°С приводит к увеличению конверсии на 12-13%. С ее ростом до 530°С (рис.3.11) увеличивается выход бензина (н.к.-195°С) и его октановое число по исследовательскому методу.

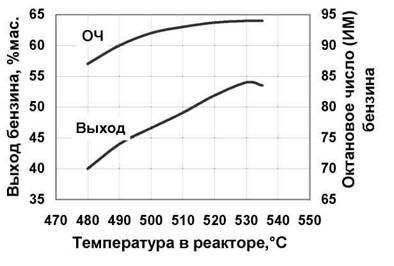

Рисунок 3.11 – Зависимость выхода бензина и его октанового числа (ИМ) от температуры в реакторе

При температуре выше 530°С количество образующегося бензина уменьшается, так как начинают разлагаться углеводороды, входящие в его состав. Это явление называют перекрекингом. Он приводит к образованию избыточных количеств газа и кокса. Необходимо подчеркнуть, что на рис.2.4 дан пример изменения выхода бензина в зависимости от температуры для определенного сырья и катализатора. При других составе сырья и катализаторе численные значения выхода и октанового числа бензина будут другими, но влияние температуры (ход кривых) останется аналогичным.

Максимальный выход бензина достигается при температурах 520-530°С и, при прочих равных условиях, определяется физико-химическими свойствами сырья и активностью катализатора. С увеличением температуры в реакторе октановое число бензина возрастает за счет повышения в нем содержания олефиновых и ароматических углеводородов. Однако при значениях выше 530°С рост октанового числа бензина прекращается, повидимому, вследствие устанавливающегося равновесия между изомерами углеводородов, входящих в его состав.

Кроме того, с повышением температуры в реакторе растет выход сухого газа, пропанпропиленовой, бутанбутиленовой фракций и кокса. При этом содержание пропилена и бутилена в соответствующих фракциях также увеличивается. Рост выхода газообразных продуктов и повышение в них содержания непредельных углеводородов является результатом протекания вторичных реакций, т.к. первичные реакции крекинга приводят к образованию нафтеновых и парафиновых углеводородов изостроения, имеющих третичный атом углерода.

Повышенный выход газообразных углеводородов (С1-С4) вызывает рост давления в реакторе, ухудшает условия работы холодильниковконденсаторов главной фракционирующей колонны, компрессора и абсорберов очистки сухого газа.

С увеличением температуры в реакторе ускоряется отщепление боковых цепей у би- и полициклических ароматических углеводородов (реакции деалкилирования). Это способствует образованию ароматических углеводородов с короткими боковыми цепями, обладающими по сравнению с алканами, более высокой плотностью и пониженным цетановым числом. Они концентрируются в легком и тяжелом газойле (кубовом продукте ректификационной колонны). При работе установки температура в реакторе задается такой, при которой обеспечивается заданный выход бензина и его октановое число, а ее постоянство регулируется автоматически расходом регенерированного катализатора, поступающего в реактор с температурой 650-750°С.

Таким образом, температура в реакторе является главнейшим параметром процесса, который, при данном сырье, катализаторе и производительности определяет оптимальный выход бензина с заданным октановым числом. Остальные параметры процесса такие, как кратность катализатор/сырье, температура катализатора и сырья (200-250°С), расход водяного пара и т.п., должны иметь значения, при которых возможно установить требуемую температуру в реакторе.
