Паровые турбины. Часть 2

Турбина Т-180/210-12,8-1 ЛМЗ

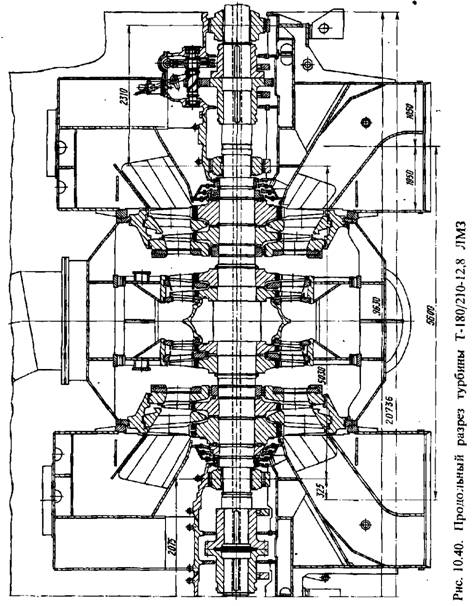

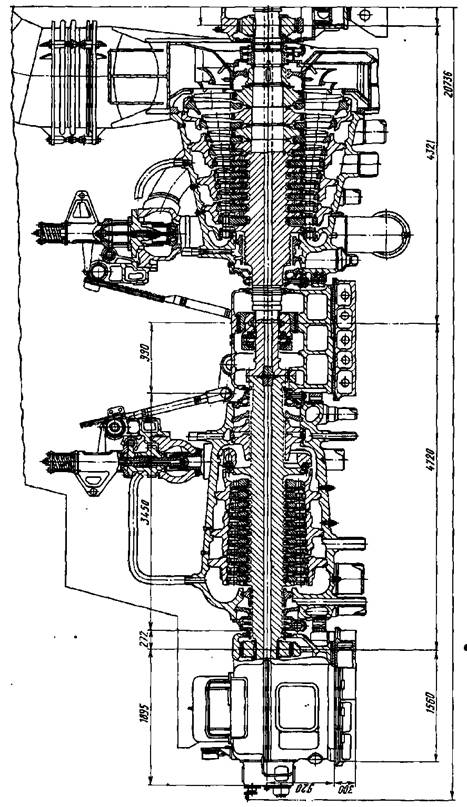

см. табл. 1.4 с промежуточным перегревом и двумя отопительными отборами создана на базе конденсационной турбины К-210-12,8 ЛМЗ с теми же ЦВД и ЦСД и при широком использовании ее вспомогательного оборудования. Турбина трехцилиндровая (рис. 10.40). Двухпоточпый ЦНД, перед которым (за ЦСД) производится верхний отопительный отбор, имеет в каждом потоке по пять ступеней с предшествующими им поворотными диафрагмами. Последняя лопатка имеет длину 640 мм при П = 4,2 м2. Эта модификация рассчитана на температуру охлаждающей воды 27 С. При температуре 20 С устанавливается иная последняя ступень с лопаткой длиной 755 мм и П = 5,23 м2—это модификация Т-180/215-12,8-2.

По сравнению с турбиной К-210-12,8 в теплофикационной турбине усилена последняя лопатка ЦСД, так как давление пара за ЦВД (в верхнем отопительном отборе) изменяется от 0,20 до 0,06 МПа, при этом в данной ступени существенно возрастают теплоперепад и мощность.

По испытаниям на Вильнюсской ТЭЦ турбина ЛМЗ показала высокую экономичность в широком диапазоне изменения нагрузок.

Турбина Т-250/300-23,5-3 ТМЗ (см. табл. 1.4) — единственная в нашей стране теплофикационная турбина сверхкритического давления, ее регенеративная установка состоит из трех ЦВД (при давлении пара 5,62; 4,06 и 1,72 МПа), деаэратора (на 0,98 МПа) и пяти ПН Д. Питательный насос приводится (как и в турбинах К-300-23,5) турбиной КТЗ с противодавлением. Турбоиривод питается паром с параметрами 2,5 МПа, 488° С (всего 43 кг/с); после турбопривода пар идет в линию за ЦСД I.

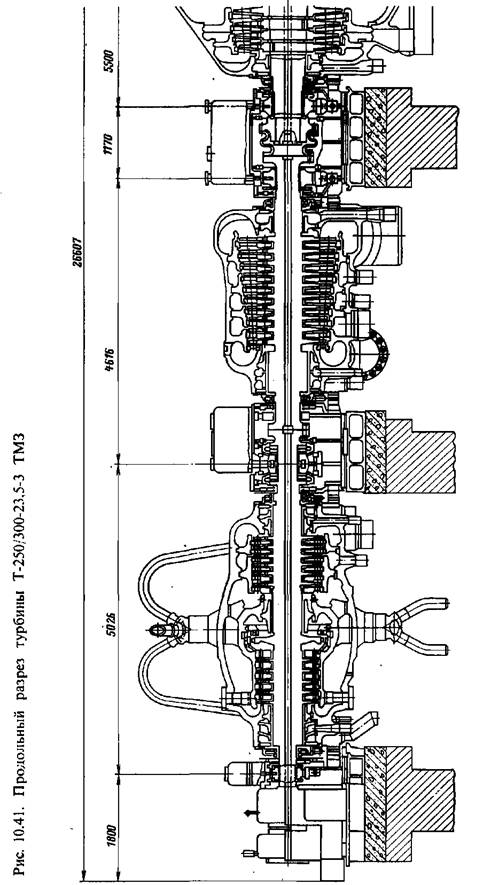

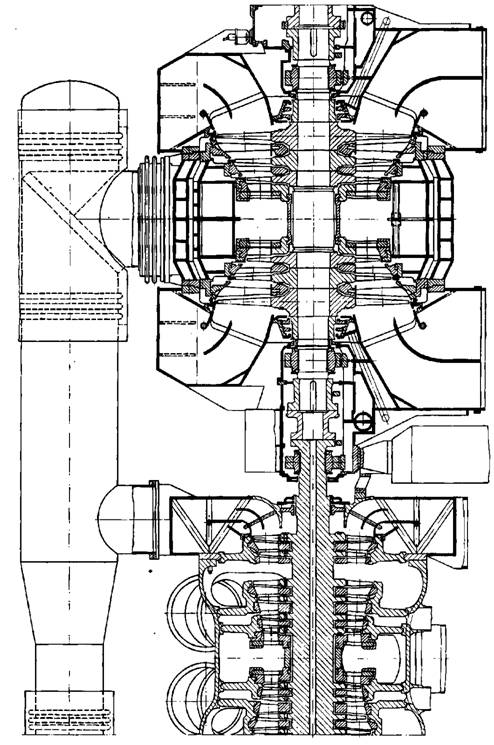

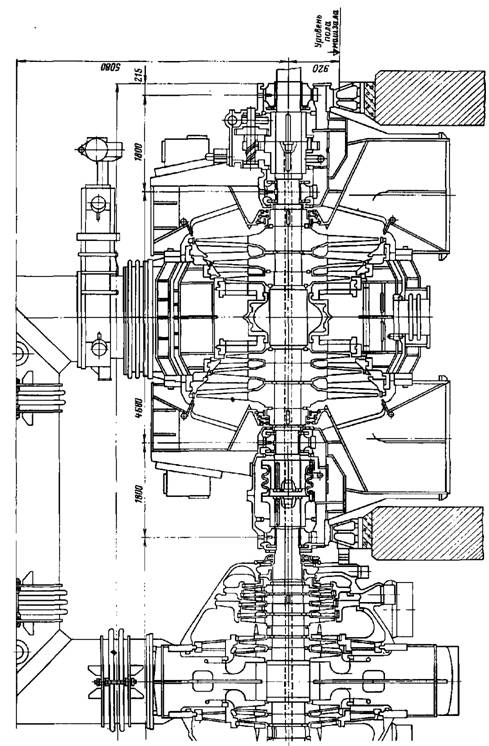

Турбина (рис. 10.41) состоит из четырех цилиндров: противоточного ЦВД с подводом свежего пара в среднюю часть; однопоточного ЦСД 1; двухпоточиого (со встречным направлением потоков) ЦСД II и двухпоточиого ЦНД. Свежий пар подводится к двум отдельным блокам клапанов, в каждом по одному стопорному и трем регулирующим. В ЦВД имеется четыре сопловые коробки; всего 13 ступеней, из которых первая- одновенечная регулирующая. Внутренний корпус ЦВД охватывает шесть ступеней. Перед ЦСД в связи

с промперегревом пара имеется два блока отсечных и регулирующих клапанов. ЦСД I — однопоточный, одностенный с десятью ступенями; при нормальном расходе пара давление за ЦСД I составляет 0,54 МПа. Пар после ЦСД I поступает в ЦСД II, в каждом потоке которого по шесть ступеней, из них две последние составляют так называемый переключаемый отсек, т. е. находятся между двумя отопительными отборами.

Количество пара, поступающего в ЦНД, и тем самым тепловая нагрузка регулируются поворотными диафрагмами, устанавливаемыми перед каждым потоком. Длина последней, необандаженной лопатки равна 940 мм, средний ее диаметр 2390 мм. Роторы ЦВД и ЦСД I цельнокованые, ЦСД II и ЦНД—с насадными дисками. Первые два ротора имеют три опоры, остальные по две опоры каждый.

Фикс-пункт турбины находится в точке пересечения оси агрегата с осью поперечных шпонок на боковых рамах ЦНД со стороны ЦСД II.

Для повышения пороговой мощности агрегата, определяемой низкочастотной вибрацией ротора, и сохранения уровня периферийных протечек в ступенях ЦВД используется система корытообразных надбандажных уплотнений.

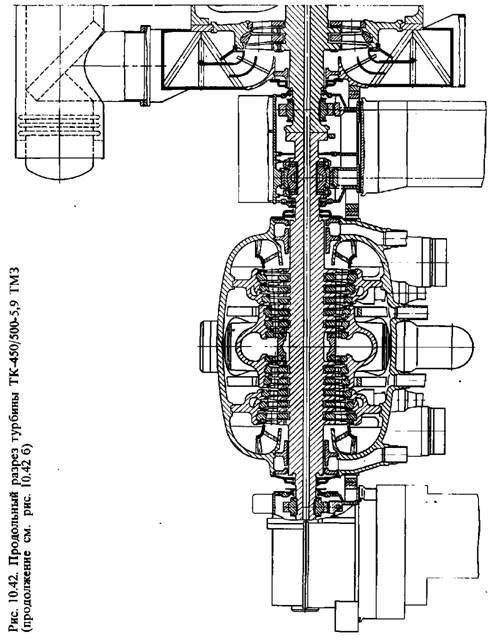

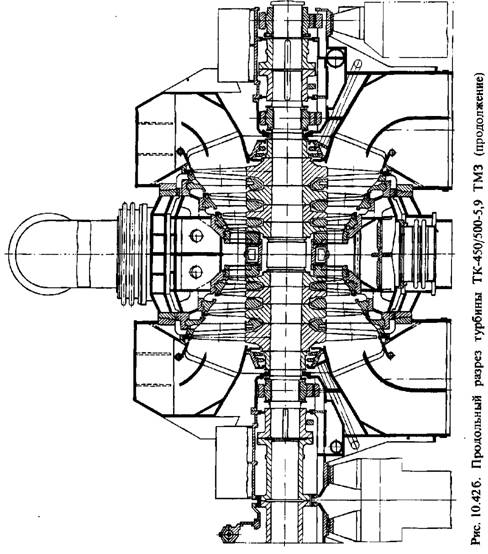

Турбина ТК-450/500-5,9 (см. табл. 1.4) для работы на АТЭЦ в дубль-блоке с реактором ВВЭР-1000 разработана ТМЗ. Это быстроходный (на 50 I /с) четырехцилиндровый агрегат (рис. 10.42). Турбина спроектирована с привязанной конденсационной мощностью, т. е. при расходе пара в конденсатор, не уменьшающемся почти до нуля, как в турбинах типа Т и ПТ. Подогрев сетевой воды осуществляется последовательно в двух подогревателях, питаемых из регулируемых отборов. Диапазон давлений этих отборов 0,06—0,3 МПа и 0,04—0,2 МПа. Для расширения возможности эффективного использования турбины при существенно различных температурных графиках сетевой воды предусмотрено еще два дополнительных отбора пара давлением 0,8 —1,0 и 2,2—2,5 МПа.

Все цилиндры турбины двухиогочные, с центральным подводом пара: ЦВД, ЦСД, ЦНД I и ЦНД II. В каждом потоке ЦВД и ЦСД по шесть ступеней, ЦНД I - три, а ЦНД II— четыре ступени. В ЦВД дроссельное парораспределение; на входе в каждый поток отдельных цилиндров установлены поворотные регулирующие диафрагмы. В ЦСД после четвертой ступени каждого потока часть пара идет в четырехступенчатый ЦНД II, а остальная часть проходит через последующие две ступени — переключаемый отсек и далее в трехступенчатый ЦНД I.

Роторы ЦВД и ЦСД — цельнокованые, ЦНД — дисковые. В ЦВД и ЦСД приняты неизменными корневые диаметры.

Подвод пара осуществляется через блоки стопорно-регули-рующих клапанов, корпуса которых приварены к нижней половине ЦВД. Пар после ЦВД направляется на СПП и при необходимости на пиковый сетевой подогреватель, для чего на входе в ЦСД имеются поворотные диафрагмы. Как обычно в турбинах насыщенного пара, после СПП стопорные клапаны, выполненные в виде поворотных заслонок, закрывают подвод пара в следующую часть турбины при сбросе нагрузки.

Верхний регулируемый отбор производится после первых четырех ступеней ЦСД и регулируется поворотными диафрагмами ЦНД II. Нижний регулируемый отбор после ЦСД управляется поворотными диафрагмами ЦНД I [48 ].
