Паровые турбины. Часть 2

Холостой ход турбоагрегата

  в конденсаторе.

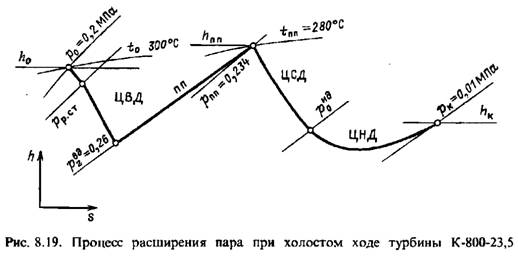

диаграмме. При расходе

,

  Для этих условий, используя по отсекам турбины формулу Стодолы — Флюгеля и учитывая отключение отборов пара, находим

КПД отсеков и отдельных ступеней произведена по формулам гл. 7, а также методикам, изложенным в [45 ]. Несмотря на такое значительное уменьшение расхода пара, относительно мало по сравнению с расчетными

значениями, изменились КПД нерегулируемых ступеней ЦВД и ЦСД. В ЦНД

только первые ступени вырабатывают мощность; последние, особенно самая последняя ступень ЦНД, наоборот, потребляют мощность.

В итоге этого, довольно приблизительного расчета получено, что внутренняя мощность ЦВД составляет 1150 кВт, обоих потоков ЦСД равна 2100 кВт. В то же время ступени ЦНД потребляют мощность: для всех шести потоков она равна 300 МВт. Таким образом, при этом режиме внутренняя мощность турбины равна 2950 кВт, что примерно равно другим потерям холостого хода турбоагрегата.
