Обмотока машин постоянного и переменного тока

Обмотко держатели

Обмоткодержатель представляет собой фасонную литую или сварную шайбу и может быть самых разнообразных конструкций.

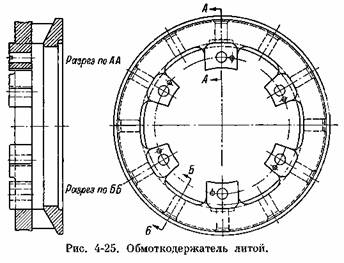

На рис. 4-25 и 4-26 показаны различные выполнения обмотко-держателей.

Обмоткодержатели служат для двух целей: во-первых, они представляют собой шайбы, между которыми зажимаются листы стали якоря; во-вторых, обмоткодержатель снабжается кольцевым выступом, на который опирается лобовая часть обмотки. Этот

кольцевой выступ изолируется нормально электрокартоном. Для получения влагостойкой и теплостойкой изоляции электрокартон заменяется миканитом. Способы изолировки обмоткодержателей даны в гл. 11.
