Обмотока машин постоянного и переменного тока

Пример определения размеров катушки

Пусть дана обмотка якоря со следующими данными (см. рис. 4-24):

Обмотка катушечная — волновая из неизолированных проводников. Крепление обмотки в пазу производится при помощи бандажей (без клина).

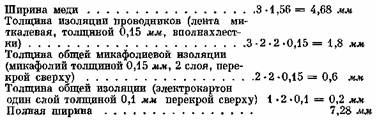

Размеры пазовой части катушки по ширине

Так как число пазов Z = 41, а полное число секций — 123, то число секций в катушке равно 123 : 41 = 3.

Определим размеры поперечного сечения стороны катушки в пазовой части (рис. 4-24).

Размеры пазовой части по высоте

Толщина защитной электрокартонной гильзы в пазу 0,2 мм, причем перекрой гильзы делаем сверху.

Таким образом, размеры сечения, обмотки в пазу вместе с электрокартонной гильзой будут:

Как мы видим, обмотка укладывается в паз, размеры которого 8 X 25 мм, причем сверху обмотки нужно проложить полоску электрокартона толщиной 1 мм,

Размеры катушки в лобовой части по ширине

Размеры катушки в лобовой части по высоте

Определение длины прямой части катушки

Определение размеров лобовой части со стороны, противоположной коллектору

Найдем угол наклона лобовой части а:

Величину х принимаем равной 0,7 мм. Радиус R можно принять равным среднему радиусу катушки, т. е. радиусу окружности, проходящей через середину пазов:

Ширина сечения в лобовой части нами определена:

Подставляя эти величины, найдем

Радиусы закругления в лобовой части принимаем:

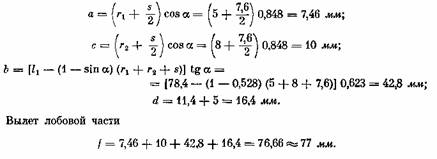

Найдем теперь отдельные величины, из которых складывается вылет лобовой части (см. рис. 4-20):

Размеры лобовой части со стороны коллектора

Вылет лобовой части здесь можно принять равным вылету с противоположной стороны:

определяются как длина дуги, заключенной между дву-

по радиусу Л4, равному 80 мм;

Расстояние между концами секций к есть длина дуги, заключенной между двумя коллекторными пластинами. Эта дуга может быть с достаточной точностью взята на окружности, проходящей посередине высоты лобовой части обмотки:
