Обмотока машин постоянного и переменного тока

Многоскоростные двигатели с двумя обмотками

В многоскоростных двигателях с двумя обмотками в статоре при работе включается только одна обмотка. Если невключенная обмотка соединена треугольником или имеет параллельные ветви, то цепь ее оказывается замкнутой, и вращающееся магнитное поле работающей обмотки может вызвать в ней э. д. с. и ток, что, конечно, нежелательно. В этих случаях неработающую обмотку рекомендуется размыкать.

Рассмотрим вначале двухскоростной двигатель с двумя нормальными двухслойными статорными обмотками.

Предположим, что неработающая обмотка имеет 2р=4. Для рассмотрения данного вопроса достаточно взять схему одной фазы и принять q = 1 (рис. 2-139, а). Предположим далее, что работающая обмотка создает вращающееся поле с 2р — 8 (рис. 2-139, в), 2р = 12 (рис. 2-139, б), 2р = 6 (рис. 2.-139, г).

Сопоставляя эти рисунки с рис. 2-139, а мы видим, что в случае 2р=8 магнитный поток, пересекающий катушки неработающей обмотки с диаметральным шагом, всегда равен нулю, и поэтому поле работающей обмотки не будет индуктировать э. д. с. и ток в неработающей обмотке. Если бы катушки неработающей обмотки имели укороченный шаг, то и в этом случае результирующая э. д. с фазы от поля работающей обмотки была бы равна нулю, ибо все катушечные группы 2, 4, 7, 10 попадают в совершенно одинаковые по величине и полярности магнитные условия, а так как катушечные группы 1 и 7 включены навстречу группам 4 и 10, то э. д. с группы взаимно уничтожаются.

Очевидно, это будет иметь место в тех случаях, когда число полюсов поля работающей обмотки в четное число раз больше числа полюсов неработающей обмотки.

В действительности поле обмотки несинусоидально, и, кроме основной гармоники, число полюсов которой равно числу полюсов обмотки, имеются еще высшие гармоники поля, число полюсов которых в 3, 5, 7 раз и т. д. больше, чем у основной. Но в рассмотренном случае число полюсов высшей гармоники поля также будет больше в четное число раз числа полюсов неработающей обмотки, и поэтому они также не будут индуктировать э. д. с.


На рис- 2-139, г приведены кривые поля для случая, когда 2р —6, т. е. когда число полюсов работающей обмотки больше числа полюсов неработающей в нецелое число раз. Принимая число полюсов неработающей обмотки 2р=4 (рис 2-139, а), получим, что э. д. с. катушечной группы 1 будет равна и противоположна по фазе э. д. с. группы 7, а э. д. с. группы 4 противоположна э. д. с. группы 10, и в результате э. д. с. фазы будет равна нулю.

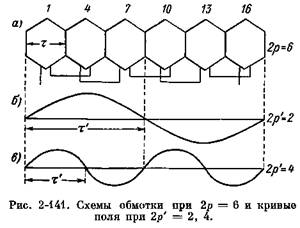

работающей обмотки (рис. 2-141, б) результирующие э. д. с. групп 2, 4: и 7 и групп 10, 13 и 16 оказываются равными

нулю (учитывая встречное их включение), так как э. д. с групп оказываются сдвинутыми на 120 и 240 эл. градусов.

Если на статоре неработающая обмотка является переключающейся на различное число полюсов или имеет параллельные ветви, то, построив схему обмотки и кривую поля, легко определить э. д. с. групп и результирующую э. д. с.

Полной гарантии в том, что поле работающей обмотки будет иметь только нечетные гармоники, нет, и поэтому в некоторых схемах предусматривается перемычка для размыкания цепи треугольника.
