Обмотока машин постоянного и переменного тока

Уравнительные соединения в волновых обмотках

Уравнительные соединения второго рода

Проводники каждой параллельной ветви волновой обмотки располагаются под всеми полюсами, поэтому неравенство магнитных потоков отдельных полюсов машины в одинаковой степени скажется на всех параллельных ветвях, и э. д. с. в них будут равными. Из указанного следует, что простые волновые обмотки не нуждаются в уравнительных соединениях. Кроме того, в простой волновой обмотке отсутствуют точки одинакового потенциала. Сложно-волновые обмотки могут хорошо работать только при выполнении их с уравнительными соединениями. В такой обмотке соседние коллекторные пластины принадлежат разным простым волновым обмоткам, составляющим ее. Если переходные сопротивления между щетками и коллекторными пластинами, принадлежащими разным обмоткам, будут не равны, то и токи в отдельных волновых обмотках также не будут равны. Неравномерное распределение тока между отдельными простыми волновыми обмотками повлечет за собой и неравные падения напряжения в обмотках, вследствие чего напряжения между соседними коллекторными пластинами могут сильно увеличиваться. Чтобы избежать этого повышения и для выравнивания его, необходимо все простые волновые обмотки, входящие в состав сложно-волновой, связать между собой электрически уравнительными соединениями. Их называют уравнительными соединениями второго рода.

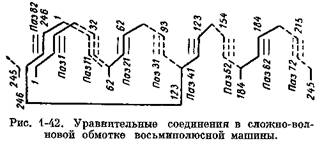

  . Состоит она из двух простых волновых обмоток. Из рис. 1-42 видно, что между коллекторными пластинами 1 и 245 включены 4 секции, поэтому напряжение между ними равно э. д. с. 4 секций. Для того чтобы коллекторная пластина 246 делила напряжение между пластинами 1 и 245 пополам, ее необходимо соединить с коллекторной пластиной 123; тогда напряжения

между пластинами 1 и 246, а также 245 и 246 будут равны э. д. с двух секций.

Рис. 1-43. Уравнительные соединения в сложно-волновой обмотке шестиполюсной машины.

Для этой обмотки равенства напряжений между пластинами 1 и 116 и между пластинами 115 и 116 можно достигнуть, если пластину 116 и точку обмотки якоря С (проводник 39 со стороны противоположной коллектору) соединить уравнителем. Чтобы в этом уравнителе не индуктировалась э. д. с, его располагают между валом и сердечником якоря. При таком соединении напряжение между пластинами 1 и 116 будет равно э. д. с. трех проводников (1в, 20н, 39в), а между пластинами 116 и 115 — э. д. с. трех проводников (58н, 77в, 96н). Шаг уравнительных соединений для сложно-волновой обмотки

если 2р/а равно четному числу (см. рис. 1-42); если же 2р/а равно нечетному числу, тогда уравнителями приходится соединять точки обмотки, расположенные с обеих сторон якоря (см. рис. 1-43). В этом случае шаг уравнителей лучше всего определить, если вычертить один обход обмотки якоря и затем найти, с какими точками обмотки якоря необходимо соединить коллекторные пластины, лежащие между пластинами, составляющими начало и конец обхода, чтобы напряжение между ними делилось на равные части.

, только в этом случае уравнитель будет соединять точки обмотки якоря с одинаковыми потенциалами.

Число уравнительных соединений в сложно-волновой обмотке обычно берется около двух на каждый полюс, они должны быть равномерно распределены по схеме обмотки.

= 58 и а = 2 имеют общий делитель 2, то обмотка будет двукратно-замкнутой. Одна из обмоток будет присоединена к нечетным пластинам коллектора, другая — к четным. Шаг уравнительных соединений

Предположим, что в этой обмотке желательно иметь девять уравнительных соединений. Для равномерного распределения их по обмотке якоря исходим из следующего: каждая из двух обмоток, входящих в данную сложную, имеет по 117 секций, следовательно, уравнители должны присоединяться через каждые

  последовательно соединенных секций. Но для того

= = 13 • 58 = 754 пластины, т. е. три раза обойдем вокруг коллектора и сместимся относительно исходной (первой) на 52 пластины

(и остаток, равный 52). Таким образом, уравнители

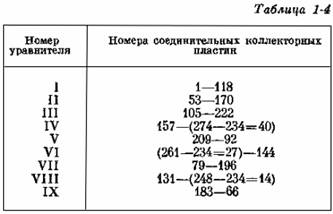

отстоять друг от друга на 52 пластины. На основании этого можно составить таблицу уравнительных соединений (табл. 1-4).

При составлении этой таблицы к уравнителю 2, присоединенному к пластинам 1 и 118, прибавляется по 52; при этом мы получаем номера коллекторных пластин, к которым должны быть присоединены последующие уравнители. Если очередной номер пластины больше 234, то очевидно, что для получения номера коллекторной пластины из этого числа следует отнять 234.
