Обмотока машин постоянного и переменного тока

Искусственно-замкнутая волновая обмотка

В тех случаях, когда имеется готовый якорь с коллектором, число пластин которого не позволяет осуществить волновую обмотку, а по расчету она необходима, применяют искусственно-замкнутую простую волновую обмотку. Сущность ее можно представить себе из следующего примера.

и К = 9.

Шаги обмотки этого якоря будут:

, а не 9,

Обмотку

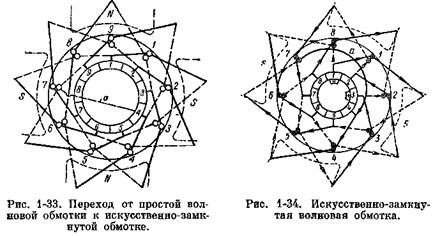

такого якоря мы можем получить из предыдущей, если одну коллекторную пластину 9 и одну секцию, лежащую вверху девятого паза и внизу второго паза, не нарушая схемы, заменим проводником а (как это показано на рисунке) и затем мысленно сдвинем проводники, лежащие в нижнем слое девятого и первого пазов, на один паз вправо таким образом, чтобы проводник, лежащий внизу девятого паза, попал вниз первого паза. Этим сдвигом мы освободим девятый паз. Полученная таким способом обмотка (рис. 1-34) и будет искусственно-волновой замкнутой.

Из предыдущего следует, что при выполнении этой обмотки необходимо поступать следующим образом: мысленно представить себе, что коллектор имеет на одну пластину больше действительного числа коллекторных пластин и соответственно якорь имеет на одну секцию больше действительного числа секций, определить, исходя из этого предположения, шаги, а затем лишние коллекторную пластину и секцию заменить одним проводником.

Пример. Вычислить шаги для искусственно-замкнутой волновой обмотки

Вычисляем шаги обмотки для числа коллекторных пластин К + 1 = 20 + + 1 = 21, как это было указано ранее:

—10 пластина —

  — и. т. д.

, отсутствуют, то мы заменяем их проводником, соединяя

им нижний проводник 16 с коллекторной пластиной 10. Это изображено на рис. 1-35.

Дальнейшие соединения производим по схеме: от коллекторной пластины 10 идем к началу секции 10, которую соединяем с секцией 20, и. т. д.

При выполнении этой обмотки необходимо отметить одно чрезвычайно важное обстоятельство: вследствие того, что коллекторная пластина 21 фактически не существует, шаги по коллектору для этой обмотки будут неодинаковые. Из рисунка видно, что при выполнении обмотки один шаг по коллектору равен 10;

чередуются.

Если бы машина была шестиполюсной, то чередование шагов было бы следующее: из трех шагов обмотки, соответствующих одному обходу вокруг якоря, два шага определялись бы по формуле

меньше и равнялся бы

Практически при выполнении искусственно-замкнутой обмотки удобнее придерживаться такой нумерации пластин, при которой коллекторную пластину (в нашем примере 10) с присоединенным к ней проводником, замыкающим обмотку, считают за первую. Это изменение счета коллекторных пластин позволяет осуществлять обмотку следующим образом: в первую пластину впаивается проводник, а затем, начиная от нее, обмотка выполняется шагами по коллектору

Оставшийся свободным конец обмотки соединяется с проводником, впаянным в коллекторную пластину 1.
