Модульное обучение

Цельнодеревянные стойки

Представляют собой деревянные элементы (брусья, толстые доски, круглые или окантованные бревна). Размеры стоек и их несущая способность ограничена сортаментом лесоматериала. Длина должна быть не более 6,5 м, а размеры сечения – до 20 см. Это малотрудоемкие элементы конструкций, имеющие небольшую сложность. Широко распространены в строительстве. Применяются для различного рода опор.

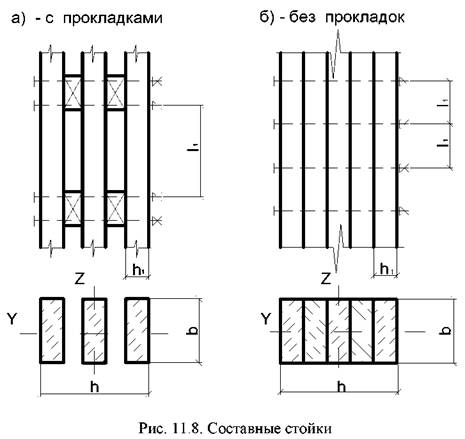

Составные стойки состоят из цельных брусьев или толстых досок, соединенных по длине болтами или гвоздями. Стержни составных стоек соединяются плашмя вплотную или имеют зазоры, выполненные с помощью прокладок из досок или брусков (рис. 11.8.).

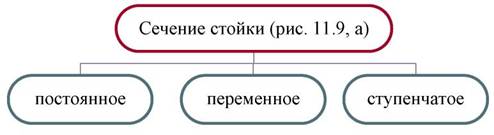

Клеедеревянные стойки могут иметь квадратное или прямоугольное сечение.

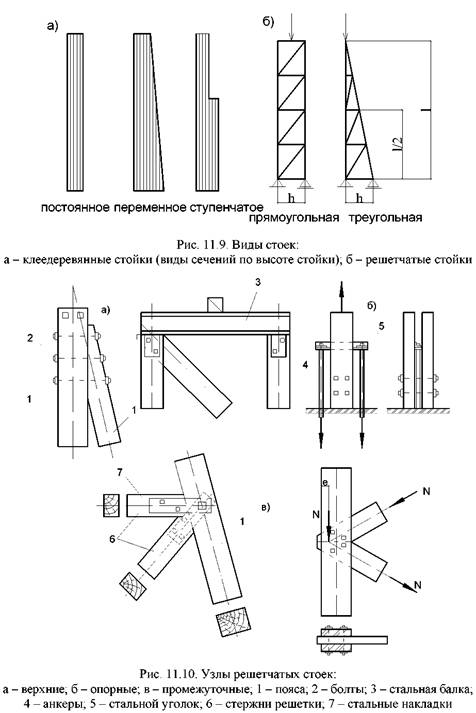

Решетчатые стойки применяют в качестве опор несущих конструкций покрытий и стен деревянных производственных зданий в районах, где нет возможности изготовить клеедеревянные стойки. Их высота может достигать 10 м и более. Они состоят обычно из брусьев, соединяемых в узлах болтами (рис. 11.9, 11.10). Такие стойки могут иметь прямоугольную форму с двумя вертикальными поясами или треугольную с одним вертикальным и другим наклонным поясами.

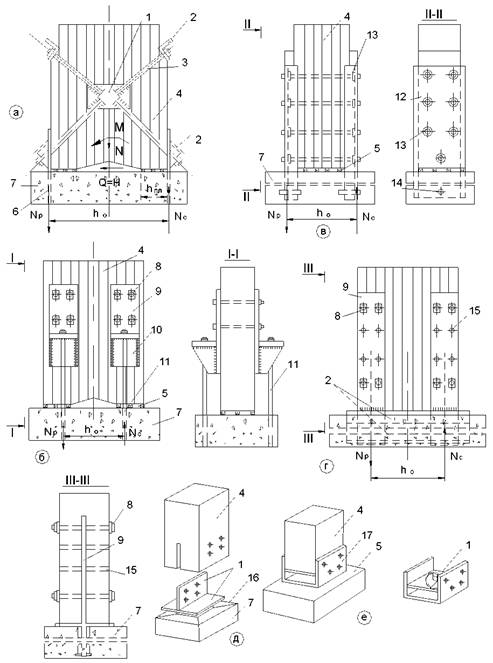

Опирание стоек может быть жестким или шарнирным (рис. 11.11.).

Рис. 11.11. Опорные узлы жестко защемленных (а – г) и шарнирно опирающихся сжатых стоек (д , е): 1 – фасонка ; 2 – уголок; 3 – тяж; 4 – стояк; 5 – изоляция; 6 – анкер из полосовой стали; 7 – фундамент; 8 – болт; 9 – планка; 10 – сварной столик; 11 – анкер из круглой стали; 12 – швеллер; 13 – зубчатая шпонка; 14 – штырь; 15 – нагель; 16 – квадратная труба; 17 – гнутая фасонка
