Деревянные балки и стойки

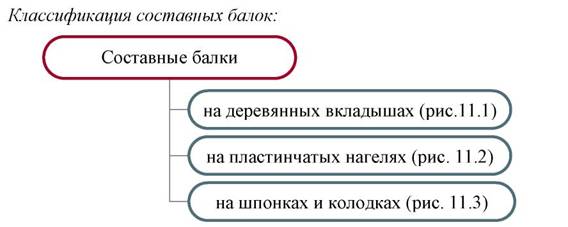

Классификация балок

Составные балки на деревянных вкладышах (рис. 11.1) Балки состоят из двух-трех брусьев или бревен без продольных стыков, скрепленных по высоте деревянными вкладышами. Ввиду того, что продольные стыки не допустимы, пролет балок при применении стандартных брусьев не может быть более 6,5 м, а при использовании окантованных бревен – 2 м.

Составные балки на пластинчатых нагелях (рис. 11.2)

Нагели изготавливают из твердой древесины (дуб или антисептированная береза). Толщина нагелей 1,2 и 1,6 см, длина (вдоль волокон) – 5,4 и 7,2 см.

Нагели вставляют в глухие или сквозные пазы, выбранные цепным долбежником в предварительно выгнутых брусьях для придания балкам стрелы подъема. Глубина пазов для нагелей не более 1/5 h .

Нижние брусья находятся в зоне растягивающих напряжений, поэтому для них подбирают лесоматериалы 1 сорта, для верхних – 2 сорта, для средних брусьев пригодна древесина 3 сорта.

Составные балки на шпонках и колодках (рис. 11.3)

Балки состоят из брусьев и бревен, соединяемых по высоте короткими

деревянными вкладышами из такой же древесины, что и элементы балки. Колодки являются более толстыми, чем шпонки. Волокна древесины

шпонок и колодок имеют такое же направление, что и элементов балки.

Варианты компоновки поперечного сечения дощатоклееных балок представлены на рис. 11.4, а виды клеефанерных балок представлены на рис. 11. 5 и 11.6.

Рис. 11.5. Виды клеефанерных балок: а – двутаврового постоянного по длине сечения; б – коробчатого переменного по длине сечения; в – с учащенной постановкой диагональных ребер жесткости; г – с криволи-нейным верхним поясом двутаврового сечения; д – двускатная коробчатого сечения с ломаным нижним поясом с затяжкой; 1 – дощатый пояс; 2 – фанерная стенка; 3 – вертикальное ребро жесткости; 4 – диагональное ребро жесткости; 5 – гвоздь; 6 – болт; 7 – затяжка; 8 – металлическая затяжка

Рис. 11.6. Клеефанерные балки с плоской и волнистой стенкой: а – двутаврового сечения с плоской фанерной стенкой с вертикальным расположением досок в поясах; б – то же, с горизонтальным расположением досок в поясах; в, г – коробчатого с вертикальным расположением досок в поясах; д , е – то же, двух- и трехстенчатого с горизонтальным расположением досок в поясах; ж, к – одностенчатого сечения с волнистой фанерной стенкой; з , и – двустенчатого сечения с дощатыми и фанерными поясами; л – горизонтальное сечение одностенчатой балки; м – деталь сопряжения стенки с поясом; 1 – пояс; 2 – фанерная стенка; 3 – ребро жесткости

Узлы опирания балок на нижележащие конструкции показаны на рис. 11.7.

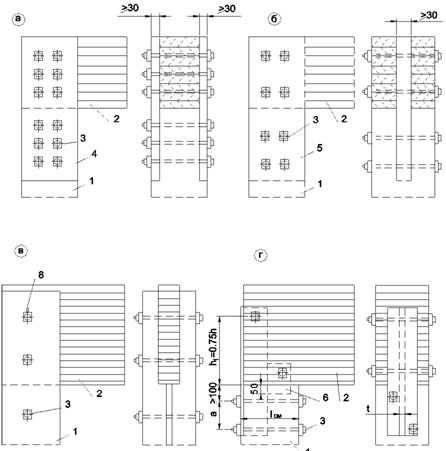

Рис. 11.7. Опирание балок каркасных зданий: а – с перекрытием концов балок накладками на болтах; б – с помощью вкладыша; в – на двухветвевую стойку; г – не деревянную стойку; 1 – стойка; 2 – балка; 3 – болт; 4 – деревянная накладка 30 мм; 5 – вкладыш; 6 – планка; 7 – тавровый профиль; 8 – удлиненное отверстие для болта
