Модульное обучение

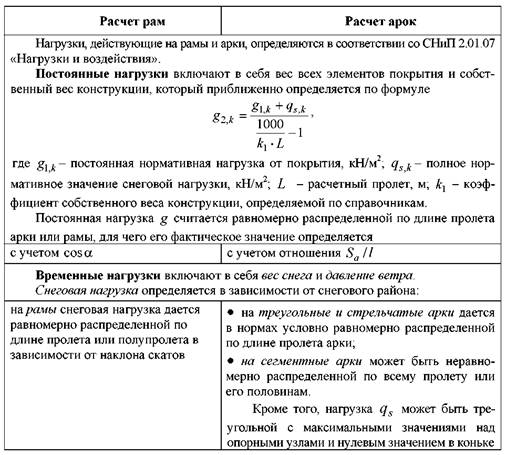

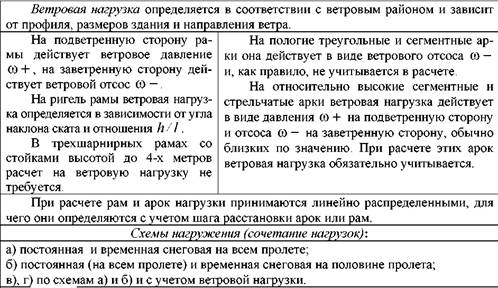

Расчет арок и рам

Расчет деревянных рам и арок производится в одинаковом порядке по правилам строительной механики с учетом требований СНБ 5.05.01-2000.

Расчет:

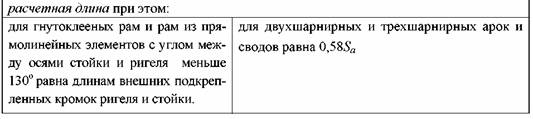

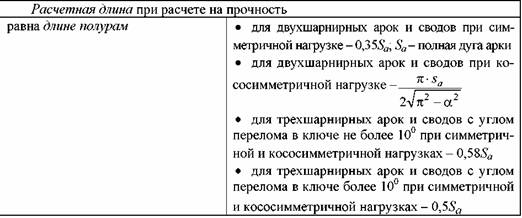

1. На прочность рам и арок в плоскости выполняется по правилам расчета сжато-изгибаемых элементов

на наружной кромке

2. На устойчивость плоской формы деформирования верхнего пояса исключает опасность выхода пояса из вертикальной плоскости до момента потери им несущей способности. Верхние пояса закрепляются от выхода из вертикальной плоскости скатными связями. Эти связи, как правило, располагаются близ верхних кромок конструкции.

Устойчивость плоской формы деформирования трехшарнирных рам и арок, закрепленных по внешнему контуру, допускается проверять по формуле
